汽车零部件清洁度,颗粒度大小分析系统

BH-CIA300

  1. 产品编号:清洁度检测分析
  2. 所属品牌:德国徕卡
  3. 产品型号:BH-CIA300
  4. 额定功率:按实际方案提供
  5. 所属类别:清洁度分析检测
  6. 所属用途:金相岩相分析
  7. 应用领域:金属

产品特性:清洁度标准ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准
汽车零部件清洁度,颗粒度大小分析系统

全自动清洁度分析系统BH-CIA300
Automatic Cleanliness Inspection System
制造商:BAHENS
1、全自动清洁度分析系统Automatic Analysis System
系统组成:BAHENS立体显微镜、德国原装进口电动台,自动拍照系统、全自动清洁度分析
软件,DELL 高性能计算机等。
显微t:国产立体显微镜,适合25 微米以上杂质的检测。
自动扫描台:德国进口自动,行程76X52mm,小步进0.02 微米.
检测范围:
整个滤膜
检测内容杂质尺寸
杂质数量
杂质形状分类:颗粒或纤维
杂质性质分类:反光(金属),亚光(非金属,金属氧化物)
清洁度标准ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T
14039,工厂自定义
清洁度自动评级自动,可编辑
清洁度专用报告自动,可编辑
小检测尺寸25 微米
按照ISO16232 的基本原则,可对滤膜上大于25 微米的杂质进行准确检测。
自动扫描整个试样(通常是滤纸)、自动拍照,颗粒自动识别、统计、分析,自动检查清洁度、自动生成专业分析报告;
检测流程和内容包括:
1) 对直径47 毫米(或更小)的滤纸进行自动和高精度扫描,全自动图像拼接,全自动拍照。
2) 对所拍摄的杂质,自动检测其数量,尺寸,形状等参数。
3) 依翟又实姆垂夂脱枪庠谕枷裆系幕叶炔畋穑鹗粲敕墙鹗艨帕5呐卸ê团卸ㄌ峁┳钪苯拥牟慰际莺陀跋瘛Ⅻ/div>
4) 依据不同长宽比的设定对纤维与非纤维进行准确分类。
5) 按照各种国内及国际标准:包括ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T20082、GB/T 14039 等,以及客户自定义的标准,自动生成专业的清洁度评级和分析报告。
2、自动扫描样品Auto Scan,Support Multiple Scanning Area
支持多种扫描方式:矩形区域、圆形区域、环形区域、扇形区域等;满足各G应用需要;

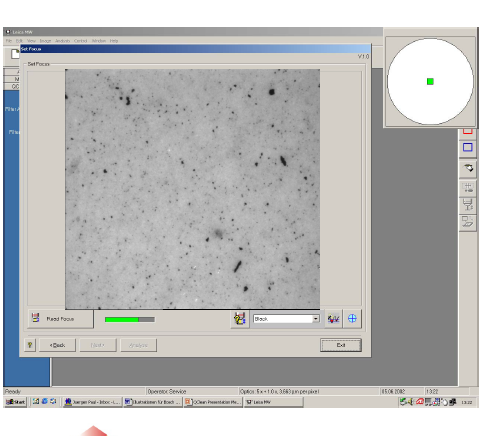

3、自动拍照、视场自动定位Automatic Camera and Field Position
采集过程自动拍照、照片自动保存,进度状态实时可见;照片信息存入数据库,方便查询;提供视场图片浏览功能,可以实现视场定位回溯、重新拍照等功能。

4、多种检测标准Multi Testing Standard
支持多种国内及国际标准:包括ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T20082、GB/T 14039 等;支持用户自定义评级标准;可以对纤维进行统计。系统定期更新新标准。

5、统计与分析Analysis and Statistics
系统自动识别颗粒、自动分析颗粒类别、自动统计颗粒参数。同时支持修改颗粒。提供多种统计分析工具:MAP 图、颗粒列表、统计结果、直方图等;
6、专业清洁度报告Professional Cleanliness Report
支持模板化报告生成模式,包含统计数据、评级、滤片全貌图、大颗粒照片等信息;

7、软件分析主界面Software Interface
主界面包含多种数据展示方式:map 图、颗粒分析结果、颗粒数据列表、统计直方图等。

8、自动扫描台Märzhäuser AUTO STAGE
德国Märzhäuser 原装高精度电动扫描型;行程76×50mm。小步进:0.02s,精度:+/-3 微米重复性:<1 微米。
本系统采用清洁度检测专用微孔滤膜,抽真空过滤待检测液体,将液体中的颗粒污染物截留在滤膜表面,再对滤膜采用称重法、显微镜观察法、仪器分析法等方法,对颗粒污染物的大小、数量、类别进行分析。根据颗粒粒径与分析目的不同,选用不同性能、不同孔径的滤膜。
BAHENS是德国徕卡清洁度分析系统的代理商之一,产品介绍如下:
本系统集压力清洗,过滤和回收为一体广泛应用于美国通用,福特,德国大众以及日系汽车行业的清洁度检测装置,我们也可以按照客户的具体要求可矶ㄖ啤Ⅻ/div>
系统总体描述:
零部件表面的洁净度对于零部件工作的可靠性和持久性有着非常重要的影响。零部件表面的污染物多为切屑、毛刺、铸沙、焊渣、磨料等固体颗粒。这些污染物会加速零件的磨损,会堵塞元件的节流孔使元件失去调节功能,会进入滑阀间隙使阀芯卡死,会拉伤油缸内表面使泄漏增加或使输出力减小,会损坏泵的配油盘使泵烧伤或研死……。这些情况的出现终将系统功能丧失或瘫痪。因此,需要从每个环节的每一个细节入手来防止和减小污染物的产生,才可能保证安装后的系芄话踩煽康脑诵小Ⅻ/div>
DM4000M清洁度分析系统的出现将工业清洁度控制过程提升到了全新的高度。DM4000M清洁度分析系统采用全自动分析方式将过滤膜上的污染颗粒进行快速成像,无需多重图像分析即可实现将颗粒尺寸大小、形貌分析一步完成,在实现快速对污染物等У目焖倨蓝ㄍ被箍梢远晕廴疚锢丛唇蟹治觥M4000M清洁度分析系统已经成为零部件表面清洁度分析和污染物控制的选择
BAHENS全国用户:博世,上海大众,一汽大众,德尔福,威孚,临溪重工,邦迪管路,中川液压,中国油泵油嘴研究院,中国航天,中国航空,霍尼韦尔,巴斯夫,双环集团,福临精工,,通用汽车,广汽丰田,大陆汽车等.
