金相显微镜DMI20

DMI20

  1. 产品编号:BHBH-JX010
  2. 所属品牌:其它
  3. 产品型号:DMI20
  4. 额定功率:按实际方案提供
  5. 所属类别:金相显微镜
  6. 所属用途:金相岩相分析
  7. 应用领域:金属

产品特性:金相显微镜DMI20型用于鉴别和分析各种金属、合金材料和非金属材料的组织结构,广泛应用于工厂或实验室进行原材料检验

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

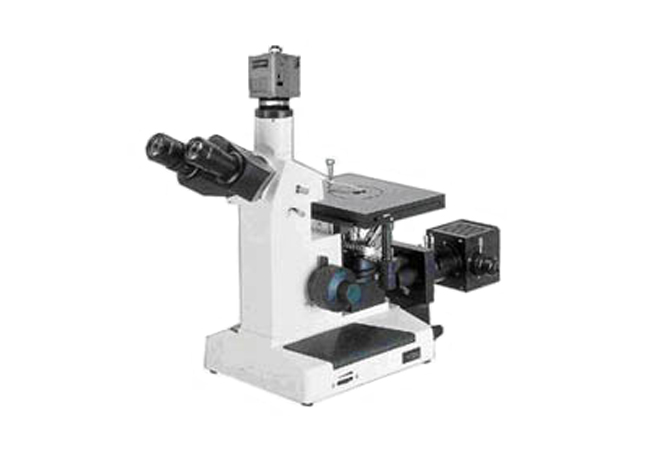

金相显微镜DMI20
金相显微镜DMI20型用于鉴别和分析各种金属、合金材料和非金属材料的组织结构,广泛应用于工厂或实验室进行原材料检验;铸件质量鉴R或材料处理后的金相组织分析;以及对表面裂纹和喷涂等一些表面现象进行研究工作,金相显微镜DMI20是钢铁、有色金属材料、铸件、镀层的金相分析;地质学的岩相分析;以及工业领域对化合物与陶瓷等进行微观研究的有效手段。


专业定量金相图像分析系统,可对金相图谱进行进行实时研究分析,如晶粒度测量评级;非金属夹杂物测量评级;珠光体、铁素体含量的测量评级;球墨铸铁石墨球化率测量评级;脱碳层、渗碳层测量,表面涂层厚度测量等的分析、统计。包括图像获取、存储与显示、图像增强、图像分割及形态学处理、几何参数测量、图像划痕处理、标注、拼接、景深叠加、照片定倍打印、报告设计等功能。

金相显微镜DMI20型的技术规格
1、目镜(三目镜头,倾斜30,瞳距调节范围:55-75mm)



类型

放大倍数

焦距(mm)

视场(mm)

备注

平场目镜

10X

25

Φ18



20X

13

Φ11



分划目镜

10X

25

Φ17

格值:0.1mm



2、物镜



物镜类型

放大倍数

数值孔径NA

工作距离W.D(mm)

长距离平场消色差物镜(无盖玻片)

PL5X

0.12

18.3

PL10X

0.25

8.9

PLL20X

0.45

4.5

PLL40X(s)

0.65

3.7

PL100X(s/oil)

1.25

0.44



3、总放大倍数:50X/100X/200X/400X/1000X;
4、载物台:方形机械移动载物台
大小:180mm*150mm;;
移动范围:15mm * 15mm;
载物板孔径:Ф15、Ф20mm;
5、调焦系统:带限位和调节松紧装置的同轴粗微动,微动手轮格值:0.002mm
6、瞳距调节范围:53-75mm
7、滤色片:黄、绿、蓝
8、照明系统:6V/20W 卤素灯,亮度可调;电源电压:交流 220V(50HZ);
9、偏光装置:内置起偏和检偏插片组;
10、五孔物镜转换器;
11、防霉:防霉系统;


金相显微镜DMI20型的标准配置
1、显微镜主机1台;
2、10X/20X平场目镜一对,10X平场分划目镜一只;
3、5×/10×/20×/40×/100×(oil)长距离平场消色差物镜各一只;
4、机械载物台(尺寸:180mmX150mm,移动范围:15mmX15mm)、Φ15/Φ20载物片、压片簧各一个;
5、蓝/绿/黄滤色片、磨砂玻璃各一片、香柏油一瓶;
6、0.01mm测微尺;
7、备用保险丝、6V20W卤素灯各两只;
8、防尘罩一个;
9、产品说明书一份;
10、产品合格证一份;;


电脑成像系统
1、0.5X 高质量CCD适配镜
2、500万像素摄像机CCD
3、图像处理软件


数码成像系统
1、专业数码相机适配镜
2、1000万像素数码相机(推荐Nikon)

金相显微镜DMI20型的选购件
1、物镜:PL L 80X(S)/PL L 100X(干)
2、0.5X/1X/0.5带分划尺CCD接口
3、金相图像测量软件
4、BH-2000金相组织图谱分析软件(定量)
