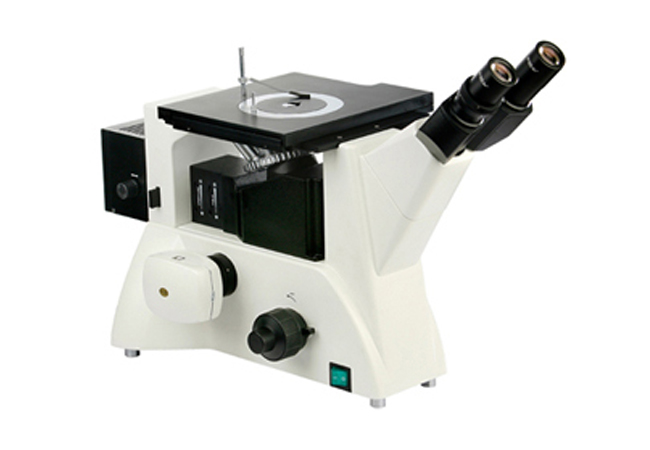

金相显微镜(明、暗场、偏光)DMI40BD

DMI40BD

  1. 产品编号:BHBH-JX012
  2. 所属品牌:其它
  3. 产品型号:DMI40BD
  4. 额定功率:按实际方案提供
  5. 所属类别:金相显微镜
  6. 所属用途:金相岩相分析
  7. 应用领域:金属

产品特性:采用优良的无限远光学系统与模块化的功能设计理念,是一种多用途工业检验显微镜。

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

金相显微镜(明、暗场、偏光)DMI40BD的介绍
采用优良的无限远光学系统与模块化的功能设计理念,是一种多用途工业检验显微镜。配有明场、暗场、简易偏光的金相显微镜BMM-30BD型,视场宽阔,成像清晰明亮,操作方便,是半导体硅晶片、掩模板、LCD 基板、生物,金相试样及其它不透明工业试样的理想检验仪器。

专业定量金相图像分析系统,可对金相图谱进行进行实时研究分析,如晶粒度测量评级;非金属夹杂物测量评级;珠光体、铁素体含量的测量评级;球墨铸铁石墨球化率测量评级;脱碳层、渗碳层测量,表面涂层厚度测量等的分析、统计。包括图像获取、存储与显示、图像增强、图像分割及形态学处理、几何参数测量、图像划痕处理、标注、拼接、景深叠加、照片定倍打印、报告设计等功能。

金相显微镜DMI40BD的特点
1、采用优良的无限远光学系统,可提供光学性能;
2、紧凑稳定的高钢性主体

3、平场广角目镜视场可达Φ22mm,使目视观察更为广阔
4、机械移动载物平台,内置可旋转圆形载物台板,适合于不同规格试样的显微观察与偏光观察;
5、配置高品质的明暗视场物镜与暗视场照明装置,使暗视场成像效果较明显提高;
6、后置式摄影摄像接口设计,使摄影摄像附件不再干扰目视观察(采用100%通光,适用于低照度的显微摄影摄像)。
7、模块化的功能设计,可以方便升级系统,实现偏光观察、暗视场观察等功能;

金相显微镜DMI40BD的技术规格
1、目镜:

类型

放大倍数

视场(mm)

平场大视野目镜

10 X

Φ22

2、物镜:

物镜类型

放大s数

数值孔径NA

工作距离W.D(mm)

无限远长工作距离平场消色差明暗视场物镜

PL L10X.BD

0.25

9.30

PL L20X.BD

0.4

7.20

PL L50X(s).BD

0.70

2.50

PL L80X(s).BD

0.80

0.80

3、总放大倍数:光学放大倍数:100X/200X//500X/800X
4、粗微同轴调焦机构,微动手轮格值:0.002mm,粗动松紧可调,带锁紧和限位装置
5、转换器:五孔转换器
6、载物台移动范围:行程30×30mm,载物板孔径:Ф15、Ф20mm(内置可旋转圆形载物台板)
7、偏光装置:内置起偏和检偏装置
8、滤色4:黄、绿、蓝、磨砂玻璃
9、照明系统:12V/50W卤素灯,亮度可调,带视场光栏、孔径光栏
10、防霉:防霉系统

金相显微镜DMI40BD的标准配置
1、显微镜主机1台;
2、10X大视野平场目镜一对;
3、10×/20×/50×/80×无限远长距离平场消色差明暗视场物镜各一只;
4、 机械载物台(移动范围:30mmX30mm);
5、 蓝/绿/黄/磨砂滤色片各一片;
6、备用保险丝、12V/50W 卤素灯各1只;
7、仪器防尘罩一个;
8、 品说明书一份;
9、产品合格证一份;

电脑成像系统
1、0.5X高质量CCD适配镜
2、高像素数码摄像机CCD
3、图像处理软件

数码成像系统
1、专业数码相机适配镜
2、1000万像素数码像机(推荐Nikon)

金相显微镜DMI40BD的选配件
1、目镜:12.5X/20X
2、明暗视场物镜:
PL L5X/0.12 BD;工作距离:26.1 mm
PL L40X/0.60 BD;工作距离:3.00 mm
PL L60X/0.70 BD;工作距离:1.90 mm
PL L100X/0.85 BD;工作距离:0.22 mm
3、0.4X/1X/0.5带分划尺CCD接口
4、金相图像测量软件
5、BH-2000金相组织图谱分析软件(定量)
