Park NX-PTR|全自动工业级线上的原子力显微镜|韩国帕克

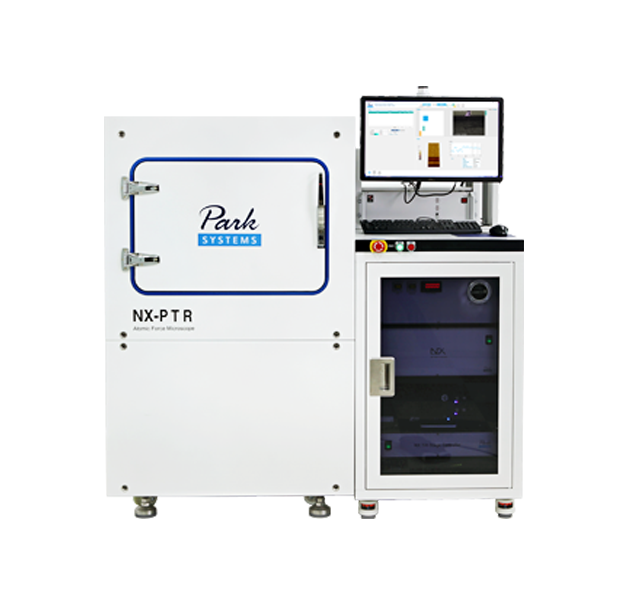

Park NX-PTR

  1. 产品编号:Park NX-PTR
  2. 所属品牌:韩国帕克
  3. 产品型号:Park NX-PTR
  4. 额定功率:按实际方案提供
  5. 所属类别:原子力显微镜(AFM)
  6. 所属用途:表面分析
  7. 应用领域:

产品特性:Park Systems的PTR系列是针对全自动工业级线上的原子力显微镜解决方案,适用于(不限于)长形条、磁头万向节组件(HGA)级滑块以及单独滑块的沉降自动测量。凭借着亚纳米级准确度、高重复精度以及高通量,PTR系列是滑块厂商提高整体产量的理想测量工具。

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

The Fully Automated AFM for Accurate Inline Metrology of Hard Disk Head Sliders that makes doing great work simpler.
Park Systems的PTR系列是针对全自动工业级线上的原子力显微镜解决方案,适用于(不限于)长形条、磁头万向节组件(HGA)级滑块以及单独滑块的沉降自动测量。凭借着亚纳米级准确度、高重复精度以及高通量,PTR系列是滑块厂商提高整体产量的理想测量工具。


Inline Automation, for Fast, Accurate, and Repeatable PTR Measurements
硬盘驱动滑块制造业要求工具不仅可以快速且流畅地测量沉降,同时还要保证较高标准的准确度。这便是Park NX-PTR大展身手的领域。这让NX-PTR成为硬盘驱动器滑块厂商的选择,兼顾质量和产量。

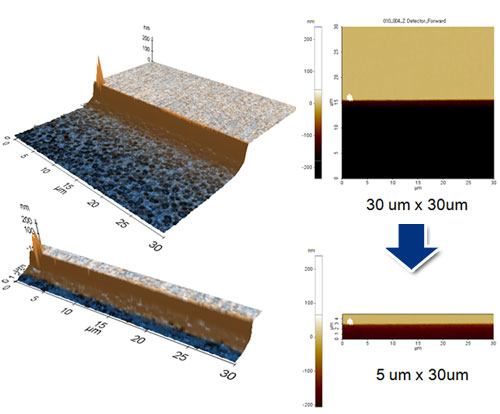

High Throughput,with No Need for Multiple Reference Scans
大多数原子力显微镜需要多次扫描才可以准确测量沉降,首先是大区域参考扫描,随后小区域高分辨率扫描。多次扫描占用大量时间,且限制了通量的提高。我们的扫描系统带来平面扫描,降低扫描次数。此外,True Non-Contact™模式让探针保持锋利,在延长使用寿命的同时,提供更持久的高分辨率成像效果。相应地,Park NX-PTR能够生成感兴趣区域的详细准确图像,而无需进行参考扫描,以便修正扫描器伪影。



Automated Inline Measurements of Hard Disk Sliders
随着硬盘滑块的尺寸越来越小,复杂性越来越高,提高产量的关键在于实现纳米级的准确度。
Park NX-PTR恰恰具备这样的准确且自动的硬盘滑块测量。

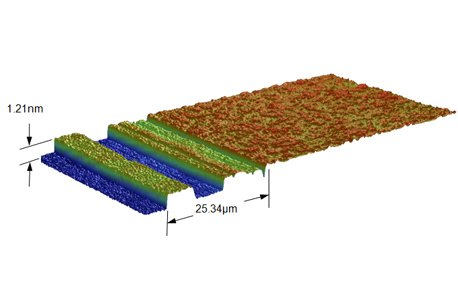

Automatic PTR Measurement and Analysis
借助NX-PTR系统,沉降测量可实现全自动,带来更高的通量,无论是对于载体、长形条,还是滑块。

Park Systems的工业级院里子显微镜准确且稳定的全自动化沉降(PTR)测量成为可能。

沉降量的监测要求测量精度达到0.1 mm,这意味着离测量表面只有20 µm远。

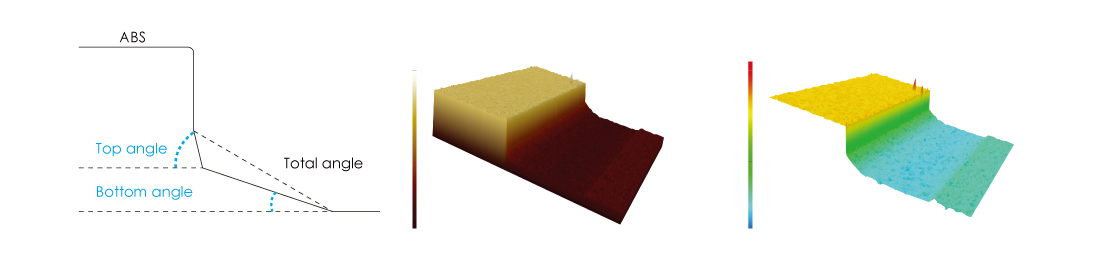

Automatic Wall Angle Measurement & Analysis
实现各类墙角的自动测量与分析。

Automatic Defect Measurement and Analysis

实现各类缺陷的全自动测量与分析,如表面尖角。

Park NX-PTR features
Low Noise XYZ Position Sensors for more accurate scans
NX-PTR摈弃了常见的非线性Z轴电压信号,而是采用超低噪声Z轴探测器,从而带来形貌高度精度。凭借着低噪声Z轴探测器,正向扫描和反向扫描间隙得以降到扫描范围的0.15%以内,甚至可以忽略不计,而这时Z轴形貌信号所无法企及的。

Minimal Thermal Drift and Hysteresis reduces tip drift
NX-PTR具备突出的热稳定性和机械稳定性,从而大大降低热漂移,实现更为准确的测量。一般情况下,横向热漂移率低于100 nm/°C,而垂直热漂移率则低于200 nm/°C。

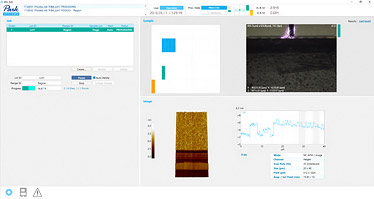

Automatic Measurement Control so you can get accurate scans with less work
NX-PTR配有自动化软件,操作起来轻而易举。您只需要选择想要的测量程序,并设定相应的悬臂调谐、扫描速率、增益和点参数,便可取得多位置分析。此外,Park的用户友好型界面让您能够随意创建自定义作业程序,以便您完全发挥NX-PTR的实力,满足所有的测量需求。创建新的作业程序简单,新测量文件创建只需要10分钟,而修改现有的测量文件则不超过5分钟。

Park NX-PTR’s automated system features:
自动、半自动和手动模式,让您掌控全局
各自动程序的可编辑测量方法
测量过程实时监测
自动分析所获取的测量数据
