产品特性：MetraSCAN 3D 光学 CMM 扫描仪系列专为那些想要获取高质量或有效率的制造和计量专业人士而设计.它可以在任何生产环境中使用,包括车间震动,部件移动和环境不稳定等环境,同时还能加速3D测量工作流程.
021-33587030021-33587020021-34631757
电话咨询

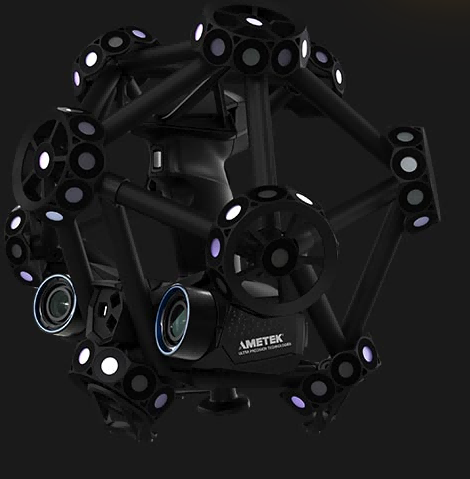

MetraSCAN 3D 光学 CMM 扫描仪系列专为那些想要获取高质量或有效率的制造和计量专业人士而设计。它可以在任何生产环境中使用，包括车间震动、部件移动和环境不稳定等环境，同时还能加速 3D 测量工作流程。这款光学 CMM 扫描仪经过精心设计，可执行高度准确且可重复的计量级测量和 3D 几何表面检测。
当与具备探测功能的 Creaform 手持光学坐标测量机 (PCMM) HandyPROBE 配合使用时，用户还可以将强大的 3D 扫描和探测功能相结合，完成各方位的端到端检测过程。
MetraSCAN 3D 具备 15 条激光十字线和高测量速度，可加快 3D 扫描流程。得益于扫描仪的快速设置、简单操作、实时扫描和即用型文件，3D 扫描工作流程得以进一步提速。
MetraSCAN 3D 无严格的测量设置要求，专为车间应用而设计。无论测量设置质量和用户技能水平如何，它都能提供准确的结果。由于 C-TrackTM 光学跟踪器支持动态参考，扫描仪、部件和光学跟踪器在检测期间都可以移动，而测量结果同样准确。
MetraSCAN 3D 用途广泛，一台设备可实时扫描各种尺寸和表面粗糙度的零部件。
因其可扩展的测量范围，任何形状、复杂性和几何形状的零部件都能轻松测量，不会损失精度、也无需传统的蛙跳。
MetraSCAN 3D 光学 CMM 扫描仪具有高速度、高精度和多功能性的特征。作为质量控制、质量保证、检测和逆向工程应用的理想计量解决方案，MetraSCAN 3D 可在各种类型的恶劣生产环境中使用，并为各种尺寸、材料、表面粗糙度和复杂程度的组件生成高精度的尺寸数据。
专为计量级应用提供具备高精度、易操作、便携性以及快速测量特性的创新技术。
| MetraSCAN 357™ | MetraSCAN BLACK™ | MetraSCAN BLACK™|Elite | |
|---|---|---|---|
| 精度(1) | 高达 0.040 mm | 0.035 mm | 0.025 mm |
| 体积精度(2) 9.1 m3 |
0.086 mm | 0.086 mm | 0.064 mm |
| 体积精度(2) 16.6 m3 |
0.122 mm | 0.122 mm | 0.078 mm |
|
体积精度 采用 MaxSHOT Next™|Elite(3) |
0.060 mm + 0.015 mm/m | 0.044 mm + 0.015 mm/m | |
|
探测精度 采用HandyPROBE Next (4) |
高达 0.030 mm | 0.030 mm | 0.025 mm |
| 测量分辨率 | 0.100 mm | 0.025 mm | |
| 网格分辨率 | 0.200 mm | 0.100 mm | |
| 测量速率 | 480,000 次测量/秒 | 800,000 次测量/秒 | 1,800,000 次测量/秒 |
| 光源 | 7 条红色激光十字线 | 7 条蓝色激光十字线 | 15 条蓝色激光十字线 (外加 1 条直线) |
| 激光类别 | 2M (对人眼安全) |
||
| 扫描区域 | 275 x 250 mm | 310 x 350 mm | |
| 基准距 | 300 mm | ||
| 景深 | 200 mm | 250 mm | |
| 部件尺寸范围(推荐) | 0.2–6 m | ||
| 软件 | VXelements | ||
| 输出格式 | .dae、.fbx、.ma、.obj、.stl、.txt、.wrl、.x3d、.zpr、.3mf | ||
| 兼容软件(5) | 3D Systems (Geomagic® 解决方案)、InnovMetric 软件 (PolyWorks)、Metrologic Group (Metrolog X4)、New River Kinematics (空间分析仪)、Verisurf、Dassault Systèmes (CATIA V5, SOLIDWORKS)、PTC (Creo)、Siemens (NX, Solid Edge)、Autodesk (Inventor、PowerINSPECT) | ||
| 重量 | 扫描仪: 1.38 kg 探头: 0.5 kg C-Track: 5.7 kg |
扫描仪: 1.49 kg 探头: 0.5 kg C-Track: 5.7 kg |
|
| 尺寸 (长 x 宽 x 高) |
扫描仪: 289 x 235 x 296 mm 探头: 68 x 157 x 340 mm C-Track: 1031 x 181 x 148 mm |
||
| 操作温度范围 | 5–40 °C | ||
| 操作湿度范围 (非冷凝) |
10–90% | ||
| 认证 | 符合EC标准(电磁兼容性指令、低电压指令),可与充电电池(如果适用)、IP50 WEEE 兼容 | ||
(1) MetraSCAN BLACK 和 MetraSCAN BLACK|Elite（通过 ISO 17025 认证）：基于 VDI/VDE 2634 第 3 部分标准。基于可追踪球体直径测量数据对探测误差性能进行评估。MetraSCAN 357：校准球体的标准件直径测量的典型值。
(2) MetraSCAN BLACK 和 MetraSCAN BLACK|Elite（通过 ISO 17025 认证）：基于 VDI/VDE 2634 第 3 部分标准。在工作范围内借助可追踪长度标准件从不同位置和方向进行测量，来评估球体间距误差。MetraSCAN 357：校准长度标准件球体间距测量值。
(3) 使用 MaxSHOT 3D 时，系统的体积精度不可高于所述型号的默认精度。
(4) HandyPROBE Next 和 HandyPROBE Next|Elite 性能评估（通过 ISO 17025 认证）基于 ISO 10360-12 标准的部分程序：探测尺寸误差（6.2）和长度误差（6.4）。性能通过可追溯的球体和长度标准件进行评估。
(5) 通过网格和点云导入，也与所有主要计量、CAD、计算机绘图软件兼容。
