更快发现质量问题并做出更好的决策

R-Series™ 3D 扫描解决方案专为自动化质量控制应用而设计，非常适合那些希望在不影响精度的情况下测量更多零部件的更多尺寸并提高生产力的制造企业。

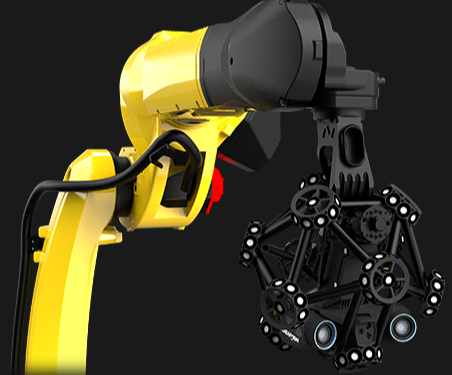

MetraSCAN 3D-R™ 是一款功能强大的创新型自动化光学三坐标扫描仪，可无缝集成到自动化质量控制流程中，专为集成到工厂车间的近线检测而设计。其前沿技术帮助制造企业能够更快地发现质量问题。

CUBE-R™ 是一个将 MetraSCAN 3D-R 的强大功能集成于内的高生产力工业测量室，专为集成到工厂车间的近线检测而设计。与传统的坐标测量机相比，CUBE-R 的速度更快，可提高生产力和效率。

速度

MetraSCAN 3D-R 每天可以测量数百个零部件，它是大规模生产中近线检测的理想选择，可直接在车间对零部件进行质量控制。MetraSCAN 3D-R 易于集成、安装快速且简单，可以帮助您加快自动化质量控制流程，从而加快您的上市时间。

• 高测量速率
  高达 300 万次测量/秒的速度，缩短周期时间
• 快测量速度
  不受表面、装饰物和几何特征的限制
• 高密度扫描区域
  69 条激光线

• 精度和分辨率

  由于 MetraSCAN 3D-R 具有计量级精度、可重复性和分辨率，因此无论是扫描表面、装饰物还是几何特征，它都能提供高质量的结果。MetraSCAN 3D-R 无需严格的测量设置，是一款专为车间条件下的工业自动化而设计的 3D 扫描仪。由于 C-Track 光学跟踪器支持动态参照，3D 扫描仪和部件在检测过程中均可移动，这不会影响部件的对齐以及测量精度和可靠性。

• 动态参考特性，确保车间精度
  在车间条件下，精度为 0.025 mm，不受不稳定性、振动和温度变化的影响
• 可靠验收测试
  基于 VDI/VDE 2634 第 3 部分标准，在 ISO 17025 认证实验室中进行
• 体积精度
  0.078 mm
• 高分辨率
  0.015 mm

• 多功能性

  MetraSCAN 3D-R 结合了光学和蓝色激光技术，既能对高亮表面或具有不同反射率的物体进行有效的 3D 扫描，又能测量不同尺寸和表面几何形状的零部件。MetraSCAN 3D-R 既可作为定制工业机器人解决方案，又可作为 Creaform CUBE-R 交钥匙测量解决方案。

• 蓝色激光技术
  特别适用于高亮和反光表面
• 可配置和可定制的产品组合
  16 种配置
• 各种零部件尺寸
  适合各种零部件尺寸和几何形状
• 定制集成选项

• 操作简单

  因 其 操 作 简 单 、兼 容 各 种 计 量 软 件 以 及可 实 现 离 线 编 程 等 特 点，MetraSCAN 3D-R 可供各类人员使用，不受用户的专业知识或经 验水平的影响。一旦测量完成，质量控制工程师就可以专注于分析和审 查结果这两项高附加值的任务。

• 适合车间操作人员
  无需机器人或计量学领域的专业知识
• 支持的机器人
  与工业机器人和协作机器人兼容
• 软件独立性
  与计量软件兼容
• 数字孪生环境
  VXscan-R 智能扫描和机器人路径编程
•

R-Series

技术规格

MetraSCAN 3D-R 是一款高性能自动化光学三坐标扫描仪，专为自动化质量控制应用而设计。它可以无缝集成到任何生产流程中，在车间内进行在线检测。MetraSCAN 3D-R 不仅能够提高生产效率，而且还能提高各种类型零部件的检测精度，而不受零部件尺寸、几何形状、表面光粗糙度或反射率的影响。它是自动化质量控制策略的理想之选。

技术规格

为计量级应用提供高精度、操作简单、多功能和快速等特性的创新技术产品。

⁽¹⁾ MetraSCAN-R BLACK|Elite（通过 ISO 17025 认证）：基于 VDI/VDE 2634 第 3 部分标准。基于可追踪球体直径测量数据对探测误差性能进行评估。

⁽²⁾ MetraSCAN-R BLACK|Elite（通过 ISO 17025 认证）：基于 VDI/VDE 2634 第 3 部分标准。在工作范围内借助可追踪长度标准件从不同位置和方向进行测量，来评估球体间距误差。

⁽³⁾ 使用 MaxSHOT 3D 时，系统的体积精度不可高于所述型号的默认体积精度。
