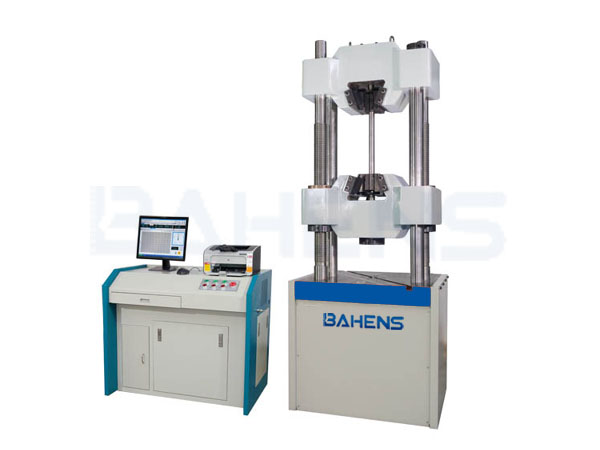

电液伺服万能试验机

UTHS-D

  1. 产品编号:BHJN-UTHSD002
  2. 所属品牌:其它
  3. 产品型号:UTHS-D
  4. 额定功率:按实际方案提供
  5. 所属类别:液压万能试验机
  6. 所属用途:拉伸压缩弯折
  7. 应用领域:金属

产品特性:用于金属材料的拉伸、压缩、弯曲试验。

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

电液伺服万能试验机UTHS-D系列主机为传统的经典机型,结构设计合理,并经长久的实践检验和持续改进完善,配置标准化、故障率低、可靠耐用。适合于各工矿企业、检测机构、大专院校等用于金属材料和非金属材料的力学性能检测与分析。

电液伺服万能试验机UTHS-D的仪器特点
1.高刚度主机,经有限元分析,结构合理,可靠耐用;
2.消隙机构完全消除丝杠间隙对试验结果的影响;
3.导向结构,保证试样在拉伸过程中受力轴线始终与试样中心重合;
4.电机驱动链轮链条带动丝杠旋转,调整试验空间;
5.油缸下置,双试验空间,试验位置低,更换辅具和装卸试样方便;
6.伺服油缸采用间隙密封,独特的静压支撑油膜无摩擦导向技术;
7.微机桌式伺服油源、电器控制柜,实用美观,可靠性高。伺服油源配置高性能高压齿轮泵和伺服比例阀,控制准确;
8.独立低噪音夹紧油源,确保试样夹持稳固,拉断不掉落;
9.专用插卡式全数字闭环控制系统,响应速度快,可靠性高,抗干扰能力强;
10.软件可实现试验力、位移、变形的三闭环高精度控制,控制方式间能任意组合、平滑切换,完全抛鉍B/T 228-2002《金属材料室温拉伸试验方法》的要求;
11.控制系统具有网络接口,可方便实验室联网操作及试验结果的网络传输。

电液伺服万能试验机UTHS-D的技术参数

规格型号

UTHS-300D

UTHS-600D

UTHS-1000D

UTHS-2000D

至大试验力(kN)

300

600

1000

2000

力值测量范围

2%~100%Fs

试验力准确度

±1%

变形测量装置

引伸计

变形测量准确度

±0.5%

位移测量(mm)

光电编码器,分辨力0.01

活塞行程(mm)

200

200

250

250

试验空间 (mm)

拉伸

550

650

620

1000

压缩

450

550

520

900

试验空间调整机构

电机、链轮链条传动

柱间距离(mm)

460

520

510

700

安全保护装置

软件保护和机械限位保护

超载保护

2%~5%

控制功能

专用软件,应力、应变、速率三闭环控制

控制系统配置

进口高精度伺服阀,专用试验软件

扁试样至大夹持宽度(mm)

75

80

125

140

扁试样夹持厚度(mm)

0~15

0~30

标配0~15

0~40

标配0~20

0~70

圆试样夹持直径(mm)

Φ10~32

Φ13~40

Φ13~60

Φ15~70

上下压盘尺寸(mm)

Φ120

Φ160

204*204

Φ220

弯曲支辊至大间距(mm)

400

500

500

300

弯曲支辊宽度(mm)

140

140

140

160

容许弯曲曲度(mm)

100

100

130

190

电源

380V 50Hz 三相四线

油泵电机功率(kW)

2.2

2.2

2.2

9.0

横梁移动电机功率(kW)

0.55

0.55

0.75

1.1

主机外形尺寸

(包括活塞行程)(mm)

740*580*1890

830*620*2060

890*700*2300

1300*1100*3565

控制柜外形尺寸(mm)

1010*650*870

整机质量(kg)

2200

2500

3200

10000
