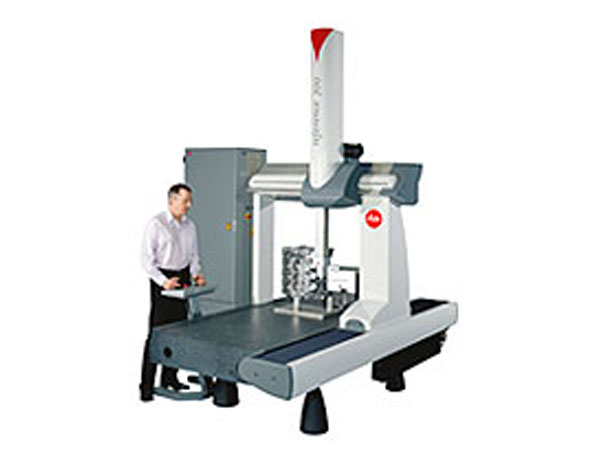

海克斯康三坐标测量机Leitz Reference

Leitz Reference

  1. 产品编号:BHHK-SZ011
  2. 所属品牌:海克斯康
  3. 产品型号:Leitz Reference
  4. 额定功率:按实际方案提供
  5. 所属类别:海克斯康三坐标测量仪
  6. 所属用途:尺寸测量
  7. 应用领域:不限

产品特性:源自德国的海克斯康Leitz Reference高精度测量机,具备非常高的扫描效率,可以为具有复杂几何形状的工件提供测量解决方案.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

三坐标测量机Leitz Reference采用Leitz的TRAX测头技术,配置当今功能完善的软件之一:QUINDOS使得用户在完成箱体类工件测量的同时,还可完成包括多种曲面元钊缫镀⒊萋趾脱顾趸莞艘约奥掷⒆杂汕娴榷嘀指丛蛹负涡巫吹牟饬俊Ⅻbr /> Leitz Reference 系列测量机是一款具备高性价比的扫描测量装置,可完成各种复杂的测量任务,配备由Leitz 研发并制造的三维测头系统。既可执行单点测量来完成典型的测量任务,也可以高速扫描的方式轻松应对复杂的形状轮廓测量。
Leitz Reference 的测量精度和其通用性很大程度上取决于所配备的三维测头系统,在每次测量操作中,该测头系统都将在被测工件表面的法向量方位上,在XYZ 三个方向自动且同步地测量工件表面。测量中各轴不需锁定,这意味着测头将始终垂直于被测工件的表面,而工件表面法向量的实际方向根据每个测量点来决定,这样测头的偏移就可以计算出来并加以补偿。

三坐标测量机Leitz Reference技术参数
reference 的技术参数

机型(x.y.z)
(100mm)
E
(µm)
P
(µm)
THP
(µm)
Vmax
(mm/sec)
a max
(mm/sec2)
10.07.06
0.9 + L / 350
1.0
1.9 / 45s
520
3300
15.09.07
0.9 + L / 350
1.0
1.9 / 45s
520
3300
20.09.07
0.9 + L / 350
1.0
1.9 / 45s
520
3300
22.12.09
1.5 + L / 350
1.5
2.1 / 45s
520
3300
30.12.09
1.7 + L / 350
1.5
2.1 / 45s
520
3300
45.12.09
1.7 + L / 350
1.5
2.1 / 45s
520
3300

用LEITZ REFENCE进行齿轮检测--相关技术指标

Reference 10.7.6
Reference 15.9.7
20.9.7
Reference 22.12.9
30.12.9
45.12.9
 Modul Range [mm]
0.5 - 100
0.5 - 100
0.5 - 100
 Max. Gear Dia. - spur [mm]
650
850
1150
 Max. Gear Dia. - helical* [mm]
450
600
900
 Max. Gear Width [mm]
600
700
900
 Max. Shaft Length [mm]
1000
1500
/ 2000
2000
 / 3000
 / 4500

环境要求
标准环境温度:19 - 21ºC
温度梯度:1K
相对湿度:30%-80%,无冷凝

三坐标测量机Leitz Reference技术特点
Leitz Reference 系炔饬炕复瓴饬炕南冉际跤诺阌谝簧怼I杓粕细蛄罚⒕橹ぃ淞慵拷掀胀ǖ牟饬炕?0%。
基于计算机辅助设计,如有限元分析(FEA) 或模式分析,在偏差,振动影响以及机器动态性能方面加以优化。
通过TRICISION™ 技术,降低了机器戎匦模敝岢锌缇嘞啾却巢饬炕怼Ⅻbr />
Leitz Reference 的技术特点
1.全铝合金刚性的框架。
2.TRICISONTM 设计提供了良好的刚性质量比,保证了高和长期稳定性。
3.质量很大稳固的花岗石工作台,削弱了振动带来的影响。
4.整个工作台完全由一块花岗石加工而成,并采用获得的内置一体式燕尾形导轨,因而5.可获得尽可能高的精度。
5.优化的弹性减振系统具有“可变硬度”,可把测量机从周围环境的振动中隔离出来。
6.驱动装置的工作点分布在移动部分上。
7.高分辨率钢制光栅的位置靠近导轨,保证了尽可能高的测量复现性。
8.获得的重量补偿系统。
9.由于Reference 支撑较小,且台面高度较低,故在狭窄的空间内也可安装使用。
10.可无限制地接近测量空间。
