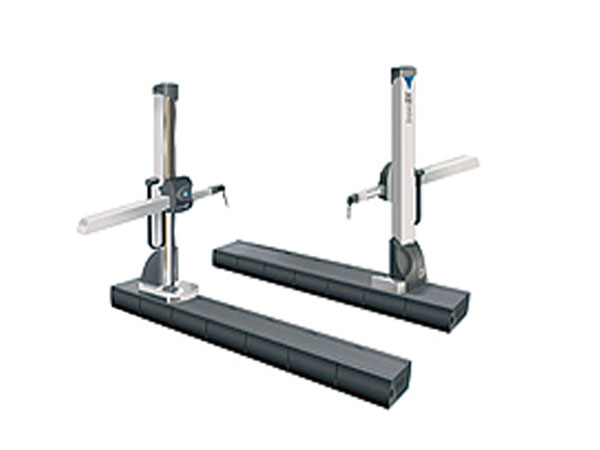

海克斯康水平臂三坐标测量机BRAVO HD

BRAVO HD

  1. 产品编号:BHHK-SZ016
  2. 所属品牌:海克斯康
  3. 产品型号:BRAVO HD
  4. 额定功率:按实际方案提供
  5. 所属类别:海克斯康三坐标测量仪
  6. 所属用途:尺寸测量
  7. 应用领域:不限

产品特性:海克斯康水平臂三坐标测量机BRAVO HD采用全钢材料,通过配备各种非接触和接触式探测系统以及测头更换装置,丰富了BRAVO 测量机的性能。

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

水平臂三坐标测量机BRAVO HD采用了循环滚珠轴承和高精度导轨,开放式结构能够采用平齐地面的安装,长方向上的可行走外罩保证测量人员能够更好的接近测量区域,并简化了工件的上下料操作和编程以及自动尺寸检测。
通过配备各种非接触和接触式探测系统以及测头更换装置,丰富了BRAVO的性能。连续伺服关节和分度式测座能够支持超长加长杆和探测方向的自动定位,从而优化了大多数复杂钣金件的尺寸检测。

水平臂三坐标测量机BRAVO HD的行程范围、外型尺寸

型号
行程范围(mm)
外型尺寸(mm)
40.16.21
4000×1600×2100
4997×4148×3475
40.16.25
4000×1600×2500
4997×4148×3525
40.16.30
4000×1600×3000
4997×4148×3585
60.16.21
6000×1600×2100
6997×4148×4640
60.16.25
6000×1600×2500
6997×4148×4690
60.16.30
6000×1600×3000
6997×4148×4750
70.16.21
7000×1600×2100
7997×4148×5250
70.16.25
7000×1600×2500
7997×4148×5300
70.16.30
7000×1600×3000
7997×4148×5360
90.16.21
9000×1600×2100
9997×4148×6320
90.16.25
9000×1600×2500
9997×4148×6370
90.16.30
9000×1600×3000
9997×4148×6430

环境要求:
标准环境温度:16 - 24 ºC
环境温度变化:1 ºC/h - 3 ºC/24h;0.5ºC/m


水平臂三坐标测量机BRAVO HD技术特点
1.开放型的结构,长轴具有可行走外罩,保证更好的接近测量空间,简化了工件的上下料、编程和自动尺寸检测等任务
2.坚固的钢结构,在宽操作条件下的尺寸稳定性好
3.采用精细滚珠轴承传动,不需要压缩空气
4.Z轴采用80 x 100 mm截面,可提供防碰撞保护
5.可提供平齐地面的安装


水平臂三坐标测量机BRAVO HD应用
1.完成钣金件、车架、底盘、分总成、面板、车门、汽车玻璃以及仪表板的尺寸检测
2.铸件、飞机结构件和轨道交通件的尺寸检测
3.为模具制造提供计量服务
4.复杂形状工A的逆向工程任务


操作环境
1.计量实验室,QC检测间,样件实验室
2.计量性能的温度范围:16-24 °C or 16-26 °C


探测系统
1.标准配置:TESASTAR-m
2.选项配置:CW43L-mw (two axes)
