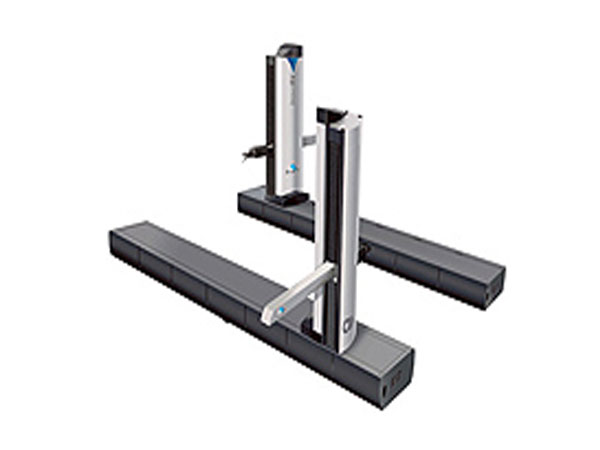

海克斯康水平臂三坐标测量机BRAVO HP

BRAVO HP

  1. 产品编号:BHHK-SZ017
  2. 所属品牌:海克斯康
  3. 产品型号:BRAVO HP
  4. 额定功率:按实际方案提供
  5. 所属类别:海克斯康三坐标测量仪
  6. 所属用途:尺寸测量
  7. 应用领域:不限

产品特性:海克斯康水平臂三坐标测量机BRAVO H可提供了平齐地面的安装 可提供DEA CW43L-mw连续伺服关节.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

水平臂三坐标测量机BRAVO HP采用单臂和双臂配置,并整合各种测量技术,将性能、精度、灵活性、可靠性和便于使用进行充分融合。开放式的结构,可采用平齐地面的安装,在长方向提铝丝尚凶咄庹郑繁A吮憬莸牟僮鳎蚧斯ぜ纳舷铝稀⒈喑桃约白远某叽缂觳狻Ⅻ/font>

水平臂三坐标测量机BRAVO HP的技术参数
BRAVO HP的行程范围、外型尺寸

型号
行程范围(mm)
外型尺寸(mm)
40.16.21
4000×1600×2100
4997×4144×3500
40.16.25
4000×1600×2500
4997×4144×3550
40.16.30
4000×1600×3000
4997×4144×3610
60.16.21
6000×1600×2100
6997×4144×4665
60.16.25
6000×1600×2500
6997×4144×4715
60.16.30
6000×1600×3000
6997×4144×4775
70.16.21
7000×1600×2100
7997×4144×5275
70.16.25
7000×1600×2500
7997×4144×5325
70.16.30
7000×1600×3000
7997×4144×5385
90.16.21
9000×1600×2100
9997×4144×6345
90.16.25
9000×1600×2500
9997×4144×6395
90.16.30
9000×1600×3000
9997×4144×6455

注:以上为单臂尺寸信息,该机型可配双臂。
环境要求:
标准环境温度:16 - 26 ºC
环境温度变化:1 ºC/h - 5 ºC/24h ;1 ºC/m


水平臂三坐标测量机BRAVO HP技术特点
1.动态性能高 开放的结构,长方向上提供了可行走外罩,便于进入测量空间,简化了工件的上下料操作、编程和自动的尺寸检测
2.稳固的钢结构,使得在各种操作环境下尺寸测量的稳定性更强
3.采用循环滚珠轴承进行传动,不需要压缩空气
4.Z轴截面尺寸80 x 100 mm,预行了配置以便提供选项的抗碰撞保护
5.全覆盖外罩机械结构
6.多传感器温度补偿,测量温度<围可达到16–32 °C
7.可提供了平齐地面的安装 可提供DEA CW43L-mw连续伺服关节
8.可提供选项的非接触激光测头
9.连续空间运动模式,能够有效整合非接触激光扫描测头在DEA CW43L-mw伺服关节上
10.CW43L,提供选项的自动测头和加长杆更换功能


水平臂三坐标测量机BRAVO HP应用
1.车身部件的尺寸检测,白车身、底盘、分总成、面板以及装配线的过程控制
2.复杂曲面的高速逆向工程


操作环境
车间环境,可直接安装在装配现场或车身焊装线旁边
计量温度范围:16 – 26 °C或16 – 32 °C


探测系统
1.标准配置:CW43L-mw (两轴或者三轴)
2.选项配置:TESASTAR-m
