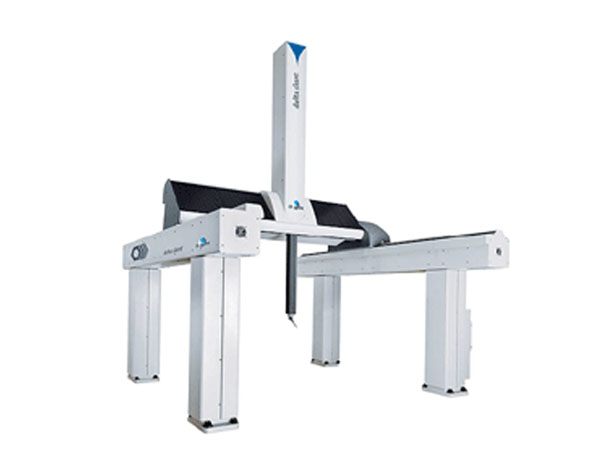

海克斯康三坐标测量机Delta Slant

Delta Slant

  1. 产品编号:BHHK-SZ021
  2. 所属品牌:海克斯康
  3. 产品型号:Delta Slant
  4. 额定功率:按实际方案提供
  5. 所属类别:海克斯康三坐标测量仪
  6. 所属用途:尺寸测量
  7. 应用领域:不限

产品特性:海克斯康龙门式三坐标测量机Delta Slant梁采用TRICISION? 技术,利用挤压铝合金制成,Y 向导轨采用了双光栅和新的自动补偿技术,利用26项不同的参数(Performance型号)完成几何误差的补偿。

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

龙门式三坐标测量机Delta Slant的概述
大尺寸工件的通用选择
在Hexagon 计量产业集团长期设计与制造龙门式测量系统X向横梁采用TRICISION® 技术,利用挤压铝合金制成,Y 向导轨采用了双光栅和新的自动补偿技术,利用26项不同的参数(Performance型号)完成几何误差的补偿。

Delta Slant 的所有型号均配备多测头自动温度补偿技术。
Delta Slant 具有两种系列:Classic和Performance
Classic 系列,作为一种柔性的测量系统,具有动态和计量性能。Performance 系列,高精度的测量系统,能够快速而有效的完成任何中大尺寸的检测任务。

Delta Slant 作为中大型的高精度龙门胁饬肯低常饕τ糜谄怠⒑娇蘸教臁⒅匦驮耸湟约澳>咝幸怠Ⅻbr /> Delta Slant 可配备 Hexagon 计量产业集团全系列探测系统, 从灵活方便的TESASTAR 系列触发式探测系统,一直到Leitz LSP-X 系列固定式和可旋转分度扫描测头,并可支持 CW43L – 连续伺服关节测腕。
为了使得 Delta Slant 能够在工业环境没有空调的情况下工作,所有的机型都可提供SF (车间现场型) 型号。配置包括了对整个机器结构的外罩与风琴罩保护,以及 ACTIV 多温度传感器结构温度补偿技术以及在长导轨上内置的强制通风装置等。

龙门式三坐标测量机Delta Slant的技术参数
DELTA Slant 的行程范围、外型尺寸

型号
行程范围(mm)
外型尺寸(mm)
20.33.18
2000×3300×1800
4704×3867×5640
20.51.18
2000×5100×1800
6504×3867×5640
25.33.18
2500×3300×1800
4704×4367×5640
25.51.18
2500×5100×1800
6504×4367×5640
25.63.18
2500×6300×1800
7704×4367×5640
25.33.20
2500×3300×2000
4704×4367×5640
25.51.20
2500×5100×2000
6504×4367×5640
25.63.20
2500×6300×2000
7704×4367×5640
30.51.20
3000×5100×2000
6504×4867×5640
30.63.20
3000×6300×2000
7704×4867×5640
30.80.20
3000×8000×2000
9400×4867×5640
30.51.25
3000×5100×2500
6504×4867×6640
30.63.25
3000×6300×2500
7704×4867×6640
30.80.25
3000×8000×2500
9400×4867×6640

环境要求:
标准环境温度:18 - 22 ºC ,1 ºC/h - 2 ºC/24h
补偿温度范围:16 - 26 ºC,1 ºC/h - 5 ºC/24h
供气要求:
小供气压力:5bar
耗气量:400NL/min


龙门式三坐标测量机Delta Slant的技术特点
Delta Slant 的产品特性:
1.标准的DELTA HA配置双光栅使系统保持了高精度
2.隔热外罩(SF 型号选项)
3.强制空气循环(SF 型号选项)
4.陶瓷Z轴与铝合金Z轴相比提高刚性近4.5倍(Performance型号)
5.可选连续伺服测腕
6.外罩与风琴罩(SF型t选项)
