影像测量仪CNC-300

CNC-300

  1. 产品编号:BHOGP-CL011
  2. 所属品牌:美国OGP
  3. 产品型号:CNC-300
  4. 额定功率:按实际方案提供
  5. 所属类别:OGP影像测量仪
  6. 所属用途:精密零部件检测
  7. 应用领域:不限

产品特性:全自动影像测量仪CNC 300带有一个高质量的AccuCentric12:1的变焦镜,并在其整个变焦范围内均具有良好的光学性能.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

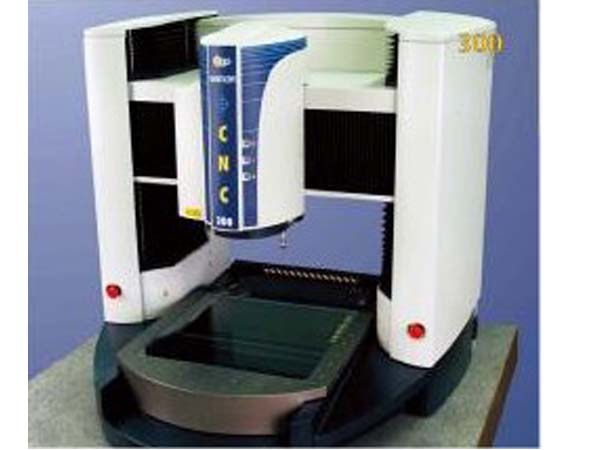

全自动影像测量仪CNC-300的介绍
1."elevating bridge"式设计为测量行程提供简洁的系统。整个系统的体积为0.6立方米。
2.内置精度。机械保证的轴向直线度和垂直度,其具有的机械设计使其得以满足严格的体积规范的要求。
3.CNC 300带有一个高质量的AccuCentric12:1的变焦镜,并在其整个变焦范围内均具有良好的光学性能。
4.CNC轮廓照明,其特征为由LED阵列组成的轮廓 灯,沿X轴移动时对光学系统进行追踪。
5.CNC还可以配置包括接触式探针、 TTL激光、可收缩式 FeatherProbeTM、激光指示器以及旋转台在内的多种选项。
6.CNC标准配备易操作的Measure-X测量软件。同时,还可选用MeasureMind 3D多元传感测量软件来实现完整的3D功能。

全自动影像测量仪CNC-300技术参数

测量范围(XYZ)

300 x 300 x 250 mm

测量系统的尺寸(DWH近似值)

80 x 85 x 80 cm,160 kg

运输包装尺寸(DWH近似值)

150 x 112 x 115 cm,192 kg

光栅尺分辨率

0.5μm

马达驱动

带有操纵杆控制的DC伺服马达(X,Y,Z,变焦)

工作台

带有夹具孔和可拆卸式平台玻璃,并经过阳极氧化处理,其载重量为30kg

机械设计

"elevating bridge"式设计可以在增加XYZ轴方向行程的同时使得机械尺寸更为紧凑。

变焦镜

12:1 AccuCentric®自动校准变焦镜,校准位置可高达25个

视频系统

高分辨率彩色CCD,768 x 494像素阵>

照明

数字光圈所匹配的轮廓灯、LED同轴TTL表面灯、8区/8环SmartRing™LED(白光)

影像处理

10:1次像素分辨率,256灰色级

电力需求

100/120/220/240 vac,± 5%,50/60 Hz,1Φ,500 W

额定环境

温度为18-22°C ± 2° C/hr,湿度为30-80%(非凝固),振动<0.002g 且小于15 Hz

操作环境

15-30° C

测量软件

OGP Measure-X®

计算机

内置式配置:CPU P4o3.0 GHz,1GB 内存,80 GB 硬盘,1.44 MB 软驱,CD-ROM光驱,单行并口,USB 2.0插口,主板集成10/100网络接口

操作系统

Microsoft®Windows™XP

软件

MeasureFit® Plus,SmartCAD®,SmartReport® Plus,MeasureMenu™,Scan-X®

保修期

1年

适用于额定环境下的热稳定系统中,变焦镜位于高倍,并将5kg的负载均布在标准测量面上,标准的测量平面位高出工作台25毫米的平面。取决于负 的分配,在大额定负载下的测量精度可能会低于标准精度。XY轴校准规:在标准测量面上的QVI 25交叉点的十字栅格规。Z轴校准规:QVI台阶规或标准块规。
