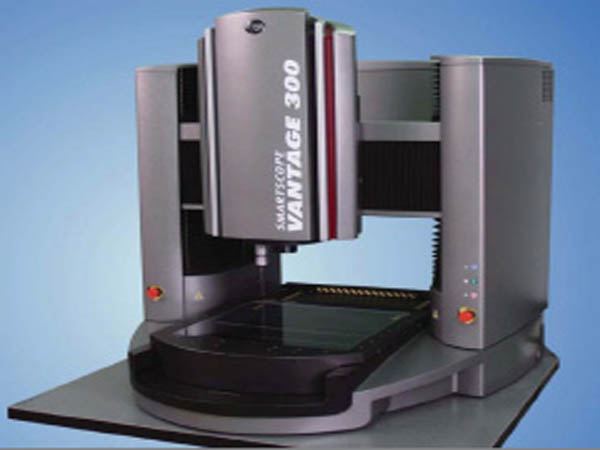

影像测量仪VANTAGE300

VANTAGE-300

  1. 产品编号:BHOGP-CL021
  2. 所属品牌:美国OGP
  3. 产品型号:VANTAGE-300
  4. 额定功率:按实际方案提供
  5. 所属类别:OGP影像测量仪
  6. 所属用途:精密零部件检测
  7. 应用领域:不限

产品特性:影像测量仪VANTAGE-300提供了多功能测量,能够满足零部件重要和苛刻的测量要求,既将测量的不确定性降低,又保证了精细的尺寸的测量.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

影像测量仪VANTAGE300的介绍
1.台式大容量空间测量
2.SmartScope® Vantage™300既将测量的不确定性降低,又保证了精细的尺寸的测量系统。一系列的传感器技术可满足各种尺寸的测量要求。同时elevating bridge”” 设计技术,具有300x300x250 mm的超大测量容量,外形尺寸却小到如台面型机型。SmartScope® Vantage™300提供了多功能测量,能够满足零部件重要和苛刻的测量要求。
3.Vantage 300具有TeleStar®10:1光学变焦镜, 其为全程远心式、连续变焦的AccuCentric®,放大倍率改变时可进行自动校准。对于SmartScope Vantage的害的光学影像性能,以前只有在固定物镜系统中才能得以实现,但其还兼具连续变焦的功能。
4.除了恒定的视频测量性能,Vantage 300还兼具完整的多元传感功 能,同时还可以配置接触式探针、TTL激光、激光指e器、微型探针、旋转台、甚至还包括了SP25连续接触式扫描探针。其拥有了MeasureMind® 3D多传感测量软件后,就可以方便地对详细的多元传感测量要求进行编程,并使之自动运行。然后通过查看并结合测量结果以做出明智的生产与加工决策。


影像测量仪VANTAGE-300技术参数

测量范围(XYZ

300 x 300 x 250 mm

测量系统的尺寸
(长/宽/高)约

80 x 85 x 80 cm,150 kg

运输包装尺寸
(长/宽/高)约

150 x 112 x 115 cm

光栅尺分辨率

0.1μm

马达驱动

带有操纵杆控制的DC伺服马达(X,Y,Z,变焦)

工作台

带有夹具孔和可拆卸式平台玻璃,并经过阳极氧化处理,其载重量为25kg

机械设计

“elevating bridge”式设计可以在增加XYZ轴方向行程的同时使得机械尺寸更为紧凑

变焦镜

10:1 AccuCentric® TeleStar® 自动校准、远心、倍率范围 0.8x – 8x

视频系统

高分辨率、灰度级768 x 494像素阵列

照明

与数字光圈所匹配的轮廓 、LED同轴TTL表面灯、8区/6环光圈SmartRing™ LED/li>

影像处理

50:1次像素分辨率,256灰色级

多元传感器选项

接触式探针与转换架、SP25扫描探针、同轴TTL激光、Feather ProbeTM,Rainbow Probe™

电力需求

100/120/220/240 vac,± 5%,50/60 Hz,1 ,700 W

额定环境

温度为18-22°C ± 2°C/hr, 湿度为30-80%(非凝固),振动<0.0015g且小于15 Hz

操作环境

15-30°C

测量软件

OGP MeasureMind® 3D MultiSensor

计算机

配置Pentium® 处理器 @ 3.0 GHz,1GB RAM,40 GB 硬盘,1.44 MB软驱,CD-ROM,并联,系列,USB 2.0插口,主板 10/100 网络

操作系统

Microsoft® Windows™ XP

保修期

1年

适用于额定环境下的热稳定系统中,变焦镜位于高倍,并将5kg的负载均布在标准测量面上.。取决于负载的分配,在大额定负载下的测量精度可能会低于标准精度。XY轴校准规:在标准测量面上的QVI 25交叉点的十字栅格规。Z轴校准规:QVI台阶规或标准块规。
