产品特性：MF系列工具测量显微镜具有可扩展性,如与三丰Vision Unit一起使用可提高其性能。MF系列工具测量显微镜亮视场观察、清晰的无闪烁的正像、以及宽阔的视野范围
021-33587030021-33587020021-34631757
电话咨询

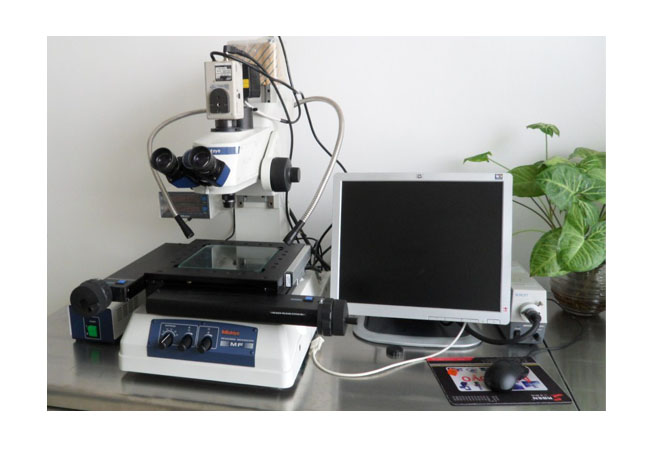

产 品 名：MF系列工具测量显微镜
型 号：MF-A505B / 1010B /2010B /2017B/3017B/4020B
MF/MF-U测量显微镜
具有可扩展性,如与三丰Vision Unit一起使用可提高其性能,或者可在PC中进行数据管理
型号：MF-A1010B MF-B1010B MF-A2010B MF-B2010B MF-A2017B
MF-B2017B MF-A3017B MF-B3017B MF-A4020B MF-B4020B
MF系列工具测量显微镜的特点
1.亮视场观察、清晰的无闪烁的正像、以及宽阔的视野范围
2.长工作距离目镜，倍率可达100×（总倍率：2000×）
3.透射照明&径光阑和反射照明系统为标准性能配置
4.快速释放系统，特别适用于长行程测量
5.微调/粗调立术两侧的加紧装置，进行聚焦和测量
6.内置X轴和Y轴调零开关（Z轴带有非内置调零开关）
7.可将Vixion Unit升级为视像测量系统
MF系列工具测量显微镜的性能参数
|
型号
|
MF-A505B
|
MF-A1010B
|
MF-A2010B
|
MF-A2017B
|
MF-A3017B
|
MF-A4020B
|
|
|
XY测量范围
|
50*50mm
|
100*100mm
|
200*100mm
|
200*170mm
|
300*170mm
|
400*200mm
|
|
|
数显计器
|
3轴
|
3轴
|
3轴
|
3轴
|
3轴
|
3轴
|
|
|
分辩率
|
0.001mm/0.0005mm/0.001mm(可转换)
|
||||||
|
测量精度（20℃时）
|
(2.5+0.02L)um L=无负载测量长度（mm）
|
||||||
|
测量装置
|
内置光栅尺
|
||||||
|
XY移动范围
|
50*50mm
|
100*100mm
|
200*100mm
|
200*170mm
|
300*170mm
|
400*200mm
|
|
|
工作台面尺寸
|
280*280mm
|
280*280mm
|
350*280mm
|
410*342mm
|
510*342mm
|
610*342mm
|
|
|
载物玻璃有效尺寸
|
180*180mm
|
180*180mm
|
250*150mm
|
270*240mm
|
370*240mm
|
440*240mm
|
|
|
旋转功能
|
—
|
—
|
—
|
±5°（左）
|
±5°（左）
|
±3°（左）
|
|
|
工件重量
|
10kg
|
20kg
|
15kg
|
||||
|
工件高度
|
150mm
|
220mm
|
|||||
|
光管
|
可选择单目n镜和双目目镜（俯角：25°）、十字投影法、带有TV安装座、光通比（目镜/CCD相机：50/50固定）
|
||||||
|
目镜（选件）
|
10×（视野范围：24mm）、15×（视野范围：16）、20×（视野范围：12）
|
||||||
|
物镜
|
1×，3×*，5×，10×，20×，50×，100×(带*标准附件)
|
||||||
|
透射照明
|
科勒照明，12V/50W卤素灯，带有可调孔径光阑（无级亮度调节）
|
||||||
|
反射照明
|
远心照明，12V/50W卤素灯，带有可调孔径光阑（无级亮度调节）
|
||||||
|
数据输出
|
通过RS-232C端口
|
||||||
|
电源
|
100/110/120/220/230/240V AC，50/60Hz，160W
|
||||||
