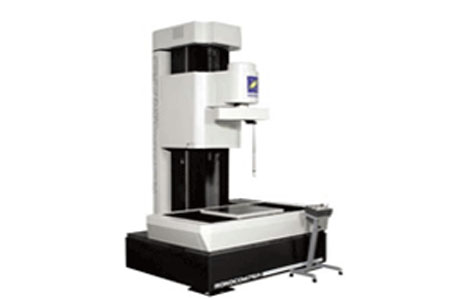

东京精密圆柱度仪R76A

R76A

  1. 产品编号:BHJM-YD003
  2. 所属品牌:东京精密
  3. 产品型号:R76A
  4. 额定功率:按实际方案提供
  5. 所属类别:圆度仪
  6. 所属用途:圆柱度测量
  7. 应用领域:太阳能

产品特性:东京精密圆柱度测量机R76A是传感器回转型圆度·圆柱度测量机

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

东京精密圆柱度测量机R76A是传感器回转型圆度·圆柱度测量机。

东京精密圆柱度测量机R76A特点

特点1:
全CNC大型圆柱度测量机RONDCOM76A,每平动轴都以严格的直线度精度加工保证。

特点2:

  1. 回转精度0.04+3H/10000(JIS B7451 )
  2. 直线度精度1.3μm/700mm(使用700mm测杆)
  3. 业界X,Y,Z轴,θ采用每轴高精密空气轴承
  4. 主体结构采用天然花岗岩材料,稳定无时效变形。
  5. 7轴全CNC控制。
  6. XY工作台、R轴直线度的精度保证、支持平行性,同轴度等测定工作
  7. 大驱动速度100mm/sec、减少测量时间
  8. 提供多种自动测量工作


东京精密圆柱度测量机R76A的标准
测量方式 CNC自动及手动
测量范围
大测量直径Φ500
小测量内径测针直径 +2mm以上
左右进给范围(X轴) 1000mm
前后进给范围(Y轴) 200mm
上下进给范围(Z轴) 1000mm
R轴进给范围290mm
大转载直径Φ980mm
回转精度
半径方向 JIS B7451-1997
0.04+3H/10000μm 0.097μm (标准测杆A H=189)
0.130μm(标准测杆B H=314) 0.260μm(长轴测定距 H=736)
轴方向 JIS B7451-1997
0.1+8R/10000μm(R=θ轴到测针半径长)
0.14μm(R=189)、0.18μm(R=314)、0.22μm(R=736)
角度(分辨率) 0.025°
直线度精度
上下方向(Z轴)(0.2+8L/10000)*(1+S/1000)μm L=测定长度/S=取付面
0.28μm(标准测杆a L=50、S=189)
0.37μm(标准测杆b L=100、S=314)
1.32μm(长轴测定距b L=700、S=736)
半径方向(R轴) 0.5+L/300μm(L=测定长度)
0.83μm(L=100), 1.47μm(L=290)
左右方向(X轴) 0.5μm/100mm, 1.6μm/700mm
前后方向(Y轴) 0.5μm/100mm, 1.6μm/200mm
位置表示分辨率
X轴0.001mm
Y轴0.001mm
Z轴0.001mm
平行度精度
上下方向(Z轴, θ轴) 0.8μm/200mm
半径方向(R轴) 1.0μm/200mm
R轴直线度精度   3+5(L+S)/1000μm
测定速度回转方向(θ轴) 2-4/min (10/min)
测定速度
上下方向(Z轴) 6-10mm/s (Max 100 mm/s)
左右方向(X轴) 6-10mm/s (Max 100 mm/s)
前后方向(Y轴) 6-10mm/s (Max 100 mm/s)
半径方向(R轴) 6-10mm/s (Max 100 mm/s)
定位精度
上下方向(Z轴) ±5μm (5mm/s以下)
左右方向(X轴) ±5μm (5mm/s以下)
前后方向(Y轴) ±5μm (5mm/s以下)
半径方向(R轴) ±5μm (5mm/s以下)
承载条件
工作台尺寸/承载重量1200*680mm / 200kg
调心调平范围被测圆直径的1/3以下,±1°
检出器
测定范围±500μm(测杆a)±1000μm(测杆b)
测定力130mN(测杆a)65mN(测杆b)
测针形状R0. 25mm
测量点数14400点/回转
滤波方式数字滤波和相位滤波数字/2RC(高斯)
CUTOFF值
回转15, 50, 150, 500峰/回转 15-500峰/任意回转
直动0.025,0.08,0.25, 0.8, 2.5, 8mm(0.0001mm单位)
表示倍率100-200K(22倍速)、Auto、测定倍率
圆度评价方式MZC(小领域法),LSC(小平方),MIC(大内切圆),MCCO小外接圆),NC(无修正)
测定项目
回转圆度,平面度,平行度,同心度,同轴度,圆柱度,经偏差,偏厚度,垂直度,振动直动直线度,斜度,圆柱度,垂直度,平行度
解析处理功能CNC测量功能,自动调垂直功能,自动调功能,刻痕记录功能(水平、角度、游标)参数的设计对照,实时显示功能
表示项目测量条件,测量参数,形状图形(展开图,立体图,遮蔽)
打印输出条件,注释,错误信息等
电源/功率AC100V-240V, 50/60HZ / 1KVA
空气压力供给压力: 0.5-0.7MPa 使用压力: 0.4MPa
空气消费量16Nt/min
尺寸
W 本体测定部2200mm, 管制部800mm
D 本体测定部2050mm, 管制部800mm
H 本体测定部3200mm, 管制部1400mm
重量本体测定部6700kg, 管制部100kg
