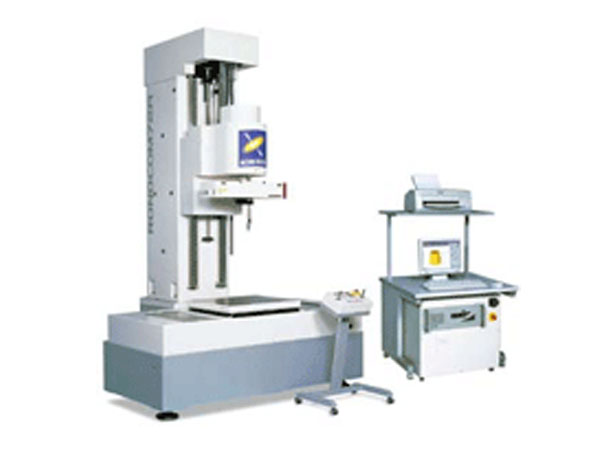

东京精密圆度圆柱度形状测量机R72A特点

1. 具有本类型同等级的高回转精度0.06um

2. 自动调，调垂直功能
3. 从自动调到测量全部为的全自动操作
4. 采用圆柱形状的高速数据处理
5. 具有负荷曲线、振幅分布曲线、能力曲线、傅立叶解析等充实的表面解析功能。
6. 可对圆度评价方法进行组合解析

东京精密圆度圆柱度形状测量机R72A标准
测量范围
大测量直径φ450mm
小测量内径测针直径+2mm以上
左右进给范围（X轴） 600mm
前台进给范围（Y轴） 50mm
上下进给范围（Z轴） 1000mm
大装载直径φ900mm φ520mm φ400mm
回转精度（JIS B7451） 0.06um 0.08um（使用测臂时）
直线度精度2um/200mm、5um/600mm 2um/200mm(使用测臂时）
平行度精度上下方向（Z轴） 2um/100mm 3um/100mm
驱动速度
回转方向2/min(测量)、10/min(自动调) 4/min(测量)、10/min(自动调)
上下方向0.6、1.5、6mm/s(测量)、大30mm/s 0.6、6mm/s
工作台装载条件
工作台尺寸600mm(W)×55mm(D) 600mm(W)×540mm(D) 460mm(W)×400mm(D)
装载质量200kg 80kg
传感器
测量力φ1.6mm超硬球,R0.25mm蓝宝石
测针形状70mN 测臂a:170mN、测臂b:85mN
圆度评价方法MZC(小领域法)、LSC（小平方法）、MIC（大内接圆法）、MCC（小外接圆法）、NC（无修正）
测量项目
回转方向圆度、平面度、平行度、同心度、同轴度、圆柱度、径偏度、厚度偏差度、直径度、振动上下方向直线度、斜度、圆柱度、直角度、平行度
功能CNC测量功能、自动调垂直功能半自动测量、自动调功能、刻痕迹记录功能（水平/角度/游标）、参数的设计对照、实时显示功能
滤波种类数字滤波器（2RC/高斯）
滤波值
回转方向15、50、150、500、15-150、15-500峰/回转
直动方向0.025、0.08、0.25、0.8、2.5、8mm
显示装置
显示器彩色显示器（15英寸）
显示项目测量条件、测量参数、形状图形（展开图形/立体图形/遮蔽）、打印机输出条件、注释、错误信息等
记录装置
方式选择彩色打印机/激光打印机
倍率10-200K、Auto、测量倍率
各要素
电源AC220V，50/60Hz
耗电量3kVA 1kVA
空气源0.5-0.7MPa,30L/min 0.5-0.7MPa,90L/min
设置尺寸（W×D×H） 2850×3300×3000 3100×2500×2500 2200×2400×2100
质量3100kg 1700kg 1300kg
