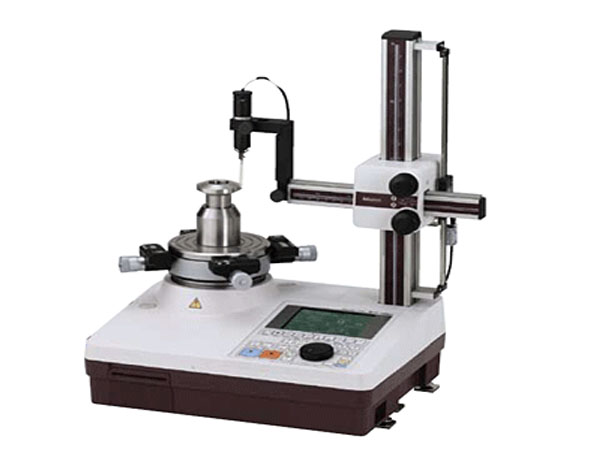

三丰圆柱度仪RA-120/120P

RA-120/120P

  1. 产品编号:BHSF-YZ001
  2. 所属品牌:日本三丰
  3. 产品型号:RA-120/120P
  4. 额定功率:按实际方案提供
  5. 所属类别:圆度仪
  6. 所属用途:圆柱度测量
  7. 应用领域:不限

产品特性:三丰圆柱度仪RA-120/120P带有DAT(DIGITAL ADJUSTMENT TABLE(数字调整台)功能.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

三丰圆柱度仪RA-120/120P产品特点
1、±1000um宽范围检测器
2、重复计算功能
3、帮助功能可有效节省工件时间
4、RA-120/120P带有DAT (DIGITAL ADJUSTMENT TABLE (数字调整台)功能,旋转工作台数字显示调心和调水平,有效简化了复杂繁琐的任务,即使没有经验的操作人员也能够完成
5、易操作的控制面板,大型清晰背光液晶显示屏和高速图表热敏打印机(RA-120)
6、测量资料可保存到软盘和硬盘上(RA-120P

三丰圆柱度仪RA-120/120P技术参数

型号

 RA-120

RA-120P

货号

公制型

 211-622

 211-626

公英制型

211-623

 211-627

转台

台面直径:150mm
调心范围:±3mm
调水平范围:±1°
旋转速度:6rpm
旋转精度:(0.04+6H/10000)um
大工件直径:440mm
大工件重量:25kg

大检测直径

280mm

水平测臂行程

165(包括工作台以外25mm)

垂直位移

280mm

大检测高度

280mm

大检测深度

100mm

检测器

测量范围:±1000um
测力:7-10mN
探针:∮1.6mm硬质合金球型测量探针(12AAAB681)
测头方向:双方向(内外均可)
测头角度调整:±45°

数字滤波

2CR-75%/50%,2CR-75%(相位校正),Gaussian-50%

截止值

低通:15upr,50upr,150upr,500upr
带通:15-150upr,15-500upr,50-500upr(可指定任意值RA-120P)

参考圆

LSC,MZC,MIC,MCC

资料分析项目

圆度、同心度、同轴度、平面度、平行度、径向圆周跳动、轴向圆周跳动、垂直度、壁厚偏差。

数据采集点数至

z多1800点/转

记录倍率

5×-20,000×

1×-500,000×,自动

测量段数

5段

100段

显示

内置数据处理器

PC电脑显示

打印机

热敏行式打印机

气压

390kPa

空气消耗量

每分钟45升(正常情况下)

电源

100V AC-240V AC

尺寸(W*D*H)

450*360*620mm(仅主机)

重量

36kg(仅主机)
