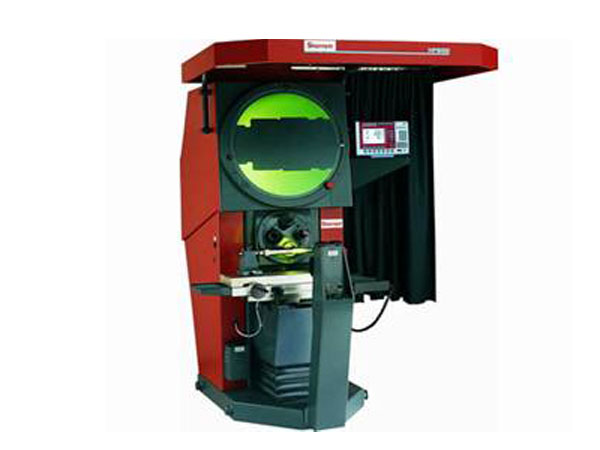

美国STARRETT 卧式投影仪HF600-SR221

HF600-SR221

  1. 产品编号:BHSTL-TY004
  2. 所属品牌:美国STARRETT
  3. 产品型号:HF600-SR221
  4. 额定功率:按实际方案提供
  5. 所属类别:投影仪
  6. 所属用途:尺寸测量
  7. 应用领域:不限

产品特性:美国STARRETT 卧式投影仪HF600-SR221配置全部几何测量功能的6”LCD显示控制器:X及Y轴均数字显示公,/英制转换.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

HF600-SR221卧式投影仪附带工件夹持片的600mm直径屏幕带分辨率为1’的数字式量角器。精细工作台台面为400×225mm,工作台行程200×100mm, 各轴均配有微调及快速移动装置。配置全部几何测量功能的6” LCD显示控制器:X及Y轴均数字显示,公/英制转换,分辨率0.0001mm/0.000004”,预制/重制功能,并行及串行通讯接口,可储存200条数据,大容量的程序用内存,工作台偏转补偿及用户可选择的语言菜单。三镜头转塔座系统(镜头不含在内)。风扇冷却,双黄/绿色滤光镜,光纤表面照明。

HF600-SR221 卧式投影仪技术参数
(1)坚固的全金属结构
(2)屏幕直径600mm
(3)工作台台面为400×225mm, 行程200×100mm, 大工件承载能力为30公斤,在各轴上均有微调,无反冲力,在X轴上配有快速移动的机械装置。有标准工作台和重载工作台可选
(4)可选马达控制或CNC控制工作台
(5)轮廓照明配置:冷却风扇,可选则的强/弱照明,黄/绿滤光镜头
(6)表面照明配置:双臂光纤照明
(7)测量系统配置:0.0001mm分辨率的德国Heidenhain光栅尺
(8)控制系统配置:Quadra-chek QC221。供应商:美国Metronics公司。其控制器为各国测量设备生产商所采用。可配备自动寻边器, 可用于自动采点。*有中文操作界面可选。
(9)镜头供应商:SILL OPTICALS,德国
(10)镜头放大倍率误差:轮廓放大倍率:0.05%, 表面放大倍率:0.08%
(11)测量精度:2.5+L/100um
(12)镜头的可选范围:×10,×20,×25,×31.25,×50,×100
(13)电源配置:110/120/230/240/250VAC  50/60Hz. 5A
