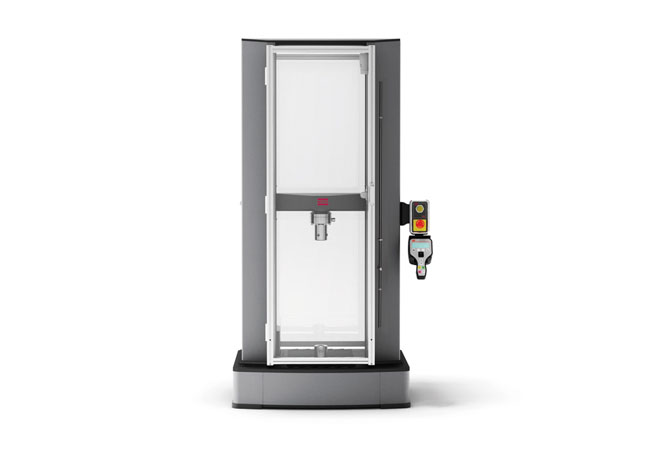

美国MTS万能试验机(100N—50kN)

C43

  1. 产品编号:BHTMS-002
  2. 所属品牌:美国MTS
  3. 产品型号:C43
  4. 额定功率:按实际方案提供
  5. 所属类别:万能拉力试验机
  6. 所属用途:拉伸压缩弯折
  7. 应用领域:金属

产品特性:MTS Criterion40系列电子万能测试系统结构紧凑,可靠性高的电子万能综合系列产品满足各种中小力值的试验要求.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

负荷框架配置:双柱、台式、电子机械式
额定负荷:100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN、50kN
试验空间:单空间
典型试样:小部件、增强塑料、金属、金属丝、复合材料、弹性体、木制品、纺织品、生物材料、纸产品、粘合剂、/沫材料

MTS Criterion40系列电子万能测试系统结构紧凑, 可靠性高的电子万能综合系列产品满足中小力值的试验要求
MTS Criterion40系列系统配备了整套万能试验系统用以满足生产试验要求。可靠性高并容易操作,这些测试系统采高速率、低振动电机驱动装置和集成、数字闭环控制装置,在1N到100kN范围内实现力控、位移控或应变控的试验。40系列系统现有各种结构紧凑、高刚度的单柱和双柱台式型配置, 适用于中低力值的试验, 还有高强度的双柱落地式配置,适用于中高力值的试验。简单易用的TestWork软件、丰富且不断增加的试验方法标准库以及各种各样的附件使得本系统在非常广泛的材料领域范围内得以应用,包括:
》塑料
》薄膜
》纤维和细线
》粘合剂
》泡沫材料
》弹性体
》生物材料
》木制品和纸产品
》薄金属
》金属丝
》高强度金属
》部件
》紧固件
》复合材料




规格型号

C43

大额定负荷

kN

lbf

10

2200

30

6600

50

1100

负荷选项

N、kN

100N、250N、500N、1kN、2.5kN、5kN、

10kN

100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN

100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN、50kN



lbf

20、50、110、220、500、1100、2200

20、50、110、220、500、1100、2200、4400、6600

20、50、110、220、500?100、2200、4400、6600、11000

框架类型

导向柱

落地式/台式

2

台式

2

台式

2

台式

试验空间

单/双

大试验速度

mm/min

In/min

2000

78.7

1020

40.16

750

29.5

低试验速度

mm/min

In/min

0.005

0.0002

0.005

0.0002

0.005

0.0002

位移分辨率

mm

in

0.00005

0.000002

0.00006

0.0000024

0.00006

0.0000024

大位移分辨率时的大长度

mm

in

1000

39.37

1000

39.37

1000

39.37

电源

V AC

200-230V ACh

10Amps,

50/60Hz,

2000W

200-230V AC,

12Amps,

50/60Hz,

2400W

200-230V AC,

12Amps,

50/60Hz,

2400W



相位数

1

1

1

立柱间距离

mm

in

425

16.73

420

16.54

420

16.54

垂直试验空间横梁行程









标准长度

mm

in

1000

39.4

1000

39.37

1000

39.37

扩展长度

mm

in

1300

51.2

1300

51.2

1300

51.2

框架高度









标准长度

mm

in

1591

62.6

1739

68.5

1739

68.5

伸展长度

mm

in

1891

74.5

2039

80.3

2039

80.3

n架宽度

mm

in

794

31.3

826

32.5

826

32.5

框架深度

mm

in

757

29.8

768

30.2

768

30.2

框架重量









标准长度

kg

Lb

184

404.8

328

721.6

328

721.6

伸展长度

kg

Lb

196

431.2

345

759

345

759



 *对于单柱负荷框架,此测量结果表示夹具和立柱保护罩之间的距离




校准标准

ISO 7500 0.5级或ASTM E4

ISO 7500 1级

测力范围*

1-100%的额定载荷

0.5%至1%的额定载荷

大试验速度下的额定载荷

100%

额定载荷下的大试验速度

100%

速度准确度

设定速度<0.01mm/min:

速度准确度在设定速度的±1.0%范围内11
设定速度≥0.01mm/min:

速度准确度在设定速度的±0.2%范围内

位移准确度

在±0.5%范围内

应变准确度

ASTM E83或ISO 8513

保护

力过载保护、位移限位、电压过载保护和其它

力过载保护

10%

数据采集频率

1000Hz

控制环频率

1000Hz

环境要求



电机和驱动系统

交流伺服电机

滚珠丝杠

预负荷

位移测量系统

光电编码器

附加直流调节通道

2个通道(示例:电阻引伸计和测力传感器)

附加数字调节通道

1个通道(示例:大变形和正交编码器)
