电子探针作为显微形态观察及微区成分分析有效的测试手段之一，在材料分析和地质地矿领域有着非常广泛的应用。但超轻元素的电子探针微区定量测试存在一系列难点，成为限制深入研究的桎梏，也是传统仪器厂商不敢轻易涉足的“雷区”。

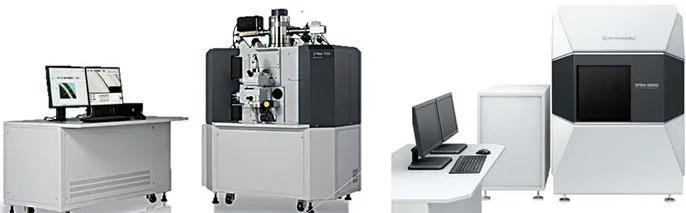

岛津电子探针（EPMA-1720 和 EPMA-8050G）
针对超轻元素种种特性，岛津电子探针通过在硬件方面配置兼具高灵敏度和高分辨率的约翰逊型全聚焦分光晶体、采用52. 5°高位特征X射线取出角以及人工合成的各类超轻元素专用分光晶体等优化设计，使得岛津在超轻元素的测试上表现格外优异。
超轻元素分析的难点
电子探针作为微区分析仪器，是利用从试样内部微米级别体积范围内被高能聚焦的入射电子束激发出的特征X射线信号来进行元素的定性及定量分析。超轻元素的特征X射线具有波长长、能量低、易被试样基体吸收等特点，用电子探针分析时有如下难点：
1
超轻元素的特征X射线质量吸收系数大，譬如在同样的基体中，超轻元素Be的质量吸收系数是Fe元素的几百甚或上千倍，这意味着样品中被激发出的超轻元素特征X射线在从试样内部出射的过程中更容易被基体吸收、衰减程度更大。
2

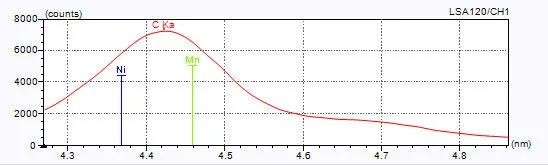

超轻元素的特征X射线波长较长，容易受到其它元素的高次线重叠干扰。如图1所示，C的Ka明显易受到Mn、Ni等元素高次线的干扰。
图1 C元素附近的干扰线
3
超轻元素原子核外只有两个电子层，其特征X射线由外层电子向内层空位跃迁后产生。当超轻元素与其他元素结合时，外层电子会受到影响，这就造成了不同结合状态下，超轻元素的特征X射线峰位会有所偏移。图2为单质硼与氮化硼样品中B元素特征X射线峰位偏移情况。
图2 B和BN的峰形峰位偏移
4
超轻元素的特征X射线波长较长，根据布拉格衍射公式：2dsinθ=nλ，需要晶面间距d更大的分光晶体，而天然矿物中已很难找到可对超轻元素分光的合适晶体。
岛津应对之道
1
针对超轻元素特征X射线易被基体吸收的问题，岛津电子探针采用52.5°高位特征X射线取出角设计。
假设特征X 射线产品的深度为单位1 μm 时，取出角为40°的仪器相对于岛津52. 5°取出角，两者的出射路程差可达ΔL = b -a = 1 /sin 40° - 1 /sin52. 5° = 1. 556 - 1. 261 =0. 295 μm。可见，高取出角能够显著的缩短出射路程，很大的减轻超轻元素被基体吸收的程度; 另外高取出角还能带来更好的空间分辨率、更少的二次荧光等优势。
2
针对超轻元素特征X射线测试灵敏度的问题，岛津配置了兼具灵敏度和分辨率的全聚焦分光晶体。

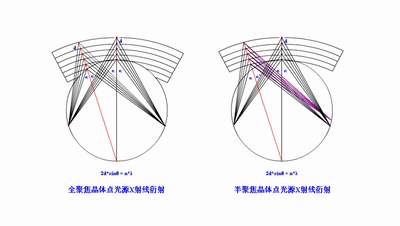

罗兰圆的半径越大，对特征X 射线的分辨率越好，罗兰圆的半径越小，灵敏度会越好。如果使用半聚焦型的分光晶体，灵敏度和分辨率不能很好地兼顾，如果需要高灵敏度时，只能选择罗兰圆半径较小的分光晶体，同时把特征X 射线检测器前端的狭缝调大，但难免会造成分辨率的变差; 而需要高分辨率时，则需要选择罗兰圆半径较大的分光晶体，同时把检测器狭缝缩窄，但会造成灵敏度的下降。而岛津电子探针采用统一4 英寸的全聚焦晶体，无需额外选择和设置，即可获得更好的灵敏度和分辨率。
3
针对高次线的影响，岛津对每个分光谱仪使用256个通道的PHA（脉冲高度分析器，Pulse Height Analyzer）可以有效地过滤高次线的干扰。

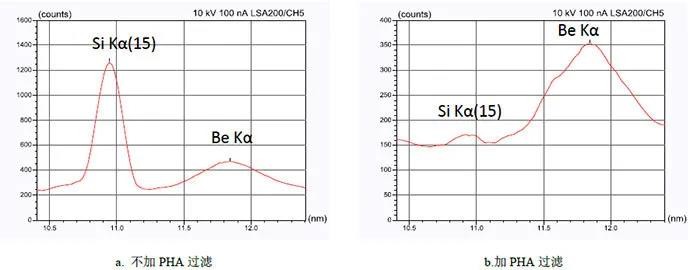

图3 利用PHA过滤高次线对Be峰的干扰
4
针对超轻元素波长较长的特点，岛津开发了超轻元素测试专用的大晶面间距的分光晶体（不同2d值）可供选择，如表1所示。

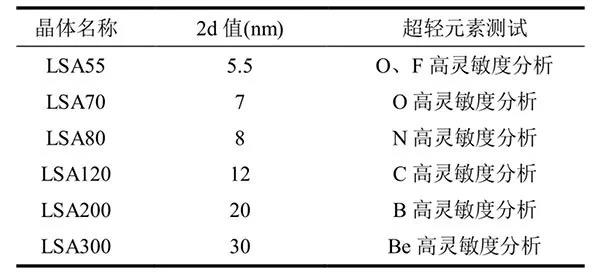

表1 岛津开发的超轻元素专用分光晶体
总 结
岛津电子探针解决了微区中超轻元素的测试难题，可为材料分析中的微观机理研究提供有力数据支撑；在地学领域，对于研究矿床成因解释、矿产资源评价和新矿物的发现等具有重要意义。
