徕卡显微镜开机检测及保养小贴士

提供来源:上海百贺 日期:2021年02月25日

硬件检查步骤

高倍显微镜检查

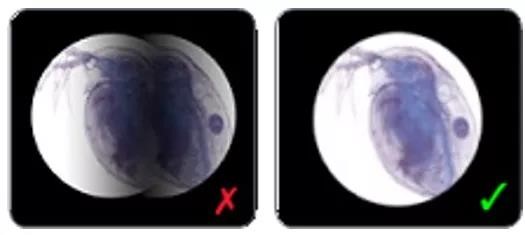

  • 目镜功能检查:观察目镜成像,双手调整目镜-直到两个目镜所看到的是圆形图像-眼睛慢慢靠近目镜,直到视野完全重合。

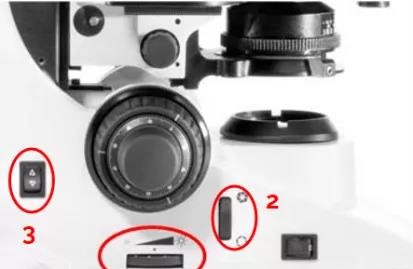

  • 照明功能检查:检查光强-检查孔径光阑-透反射光路切换检查



  • 调焦装置检查:粗/微调焦手轮用于调整显微镜垂直方向的位置,通过调整样品和物镜的间距,找到物镜观察焦平面。检查功能时注意保持足够距离,以免物镜和样品碰撞而损坏。

  • 载物台检查:

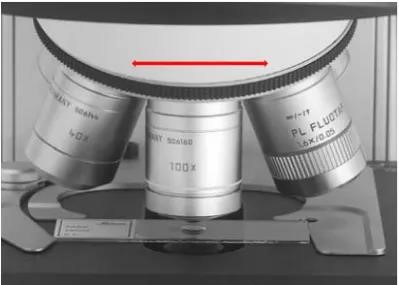

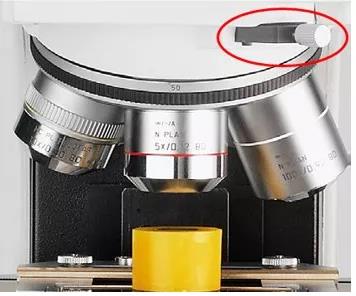

  • 物镜转盘检查:注意手动旋转物镜转盘时,眼睛勿直射目镜;先在低倍物镜下观察样品,聚焦清楚后切换更高倍数的物镜观察,以避免样品和物镜相撞。切换物镜后,可较快速调到更高倍率清晰图像,并且每颗物镜下均可观察到清晰图像

  • 观察方式切换检查:

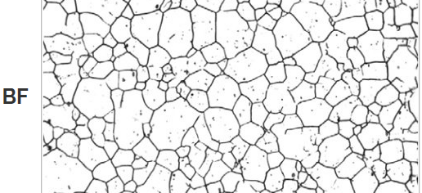

① 明场适用于表面平整样品,旋转滤片转盘至明场位置;

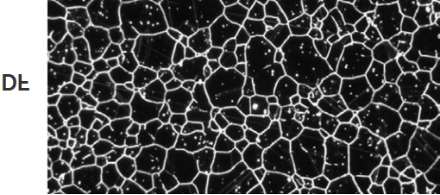

② 暗场用于增强样品的观察衬度;注意观察方法切换时眼睛勿直射目镜





③ 偏光:适用于双折射性样品,对于普通样品为消光作用;插入起偏器和检偏器,并调整检偏器角度实时观察



④ 微分干涉:用于增强图像浮凸感,在偏光照明时,插入与物镜相匹配的DIC的棱镜,并旋动按钮

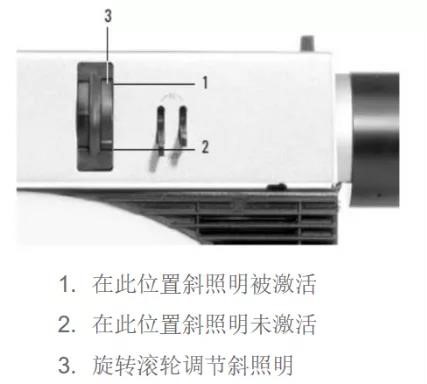

⑤ 斜照明:用于增强样品立体感,在明场照明条件下,旋转斜照明转盘



  • Smart Move功能检查 :Smart Touch常用于DVM6和DMI8A的控制 。可用来调整照明参数,切换物镜,选择观察方式等;同样可用于M205A的Z方向控制,可调整照明,放大倍数等。

  • 电动/扫描载物台运行检查:Smart Move常用于DM4M,DM6M,DMI8A/C等电动/扫描载物台XYZ方向控制,也可用于DM6M和DMI8A的物镜切换





体视显微镜检查

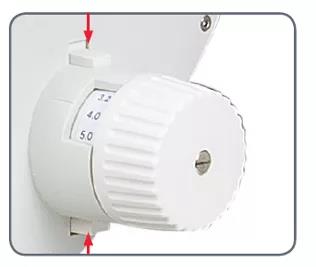

  • M系列体视镜检查:M系列体式镜均可以选择连续变化或者分级变化

① 滑块在上位,为分级变倍,旋转变倍旋钮,观察图像变化情况;



② 滑块在下位,为连续变倍,选择变倍旋钮,观察图像变化情况;

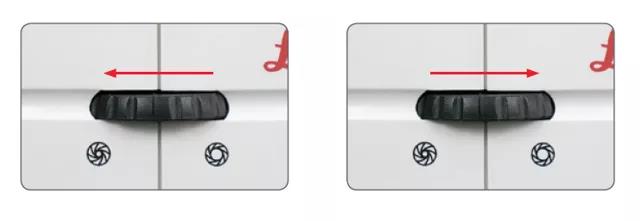

M125C, M165C, M205C/A等型号显微镜可以调节光圈大小,以选择合适的景深和分辨率。



左图为箭头示意调小光圈获取比较暗,但景深更大的图像;右图为箭头示意调大光圈获取比较亮,且分辨率更大的图像;

软件常用参数检查


  • 长时间关未使用机器,再次开机并启动软件时,建议重新执行白平衡



    执行白平衡方法:载物台上放一张白纸 -> 对焦 -> 鼠标右键在窗口上拖选一块区域 -> 点击“白平衡”按钮。

  • Camera参数设定:

① 曝光时间:通常为20-100ms,根据样品表面反射情况选择,通常不适用自动曝光;



② 图像格式:选择2MP及以上的分辨率,这样获取的照片更加清晰;



③ 动态图像格式:选择较小的图像的分辨率,如DVM6选择FAST 2MP,DMC4500摄像头选择1.2MP;



④ 增益:设置为1,增益值过大图像可能会有噪点;



⑤ 模式:通常选择彩色模式,金相样品可能使用黑白模式,比如热处理样品脱碳层分析。





  • CAMERA参数存储和调用

将照相机参数设置后,可将其参数存储,以便观察类似样品调用同样的照相机配置参数。



详细步骤:

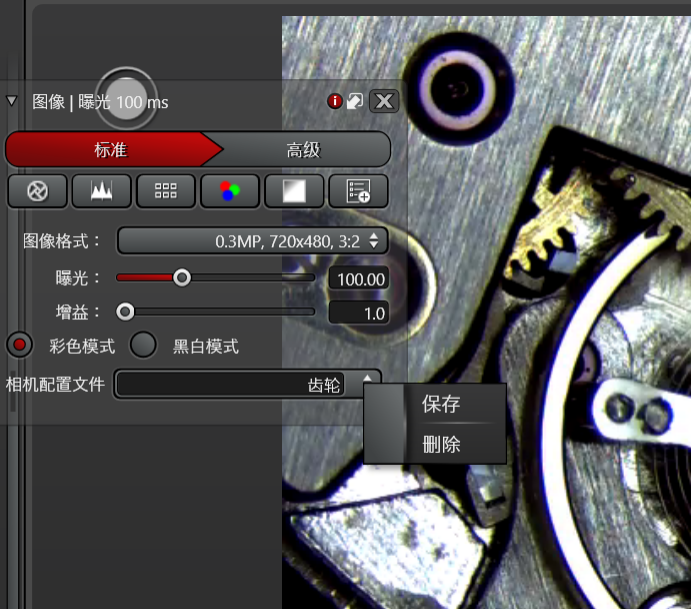

1.配置存储

(1)输入保存的名称,如“齿轮”;

(2)鼠标右键配置文件处,在弹出的对话框点击“保存” 。

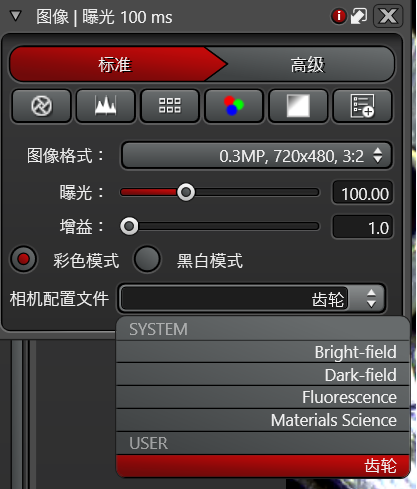

2.配置调用:

鼠标左键配置文件处,在下拉对话框中选择需要的配置文件。

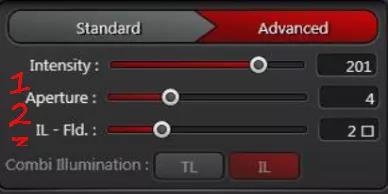

  • 显微镜参数设定

① 光强:使用过程中,若视场亮度不够,建议首先调节灯光亮度,而不是增加曝光时间;



② 孔径光阑Aperture(金相显微镜):通常打开至70-80%位置,打开至100%位置可能会有杂散光出现;



 ③ 视场光阑Field:通常打开至显示器可以显示完整图像。





  • 显微镜参数存储及调用

自动存储不同物镜、不同照明方式、光强、光阑、聚光镜的组合,大小存成快捷键,便于下次快速调用(适用于DM4M,DM6M,DMI8,DM8000,DM12000等)。



参数存储操作步骤



(1)打开存储器模块;

(2)鼠标右键图示位置;

(3) 点击存储。



  • 高像素图像存储

① 选择一个默认存储文件夹;



② 点击“小红点”确认存储路径;



③ 数据类型选择默认存储的图像的类型,tif格式的图像未压缩,可以获取高清晰图像;bmp, jpg, png等格式图像压缩后占用存储空间较小。



如果需要大区域拼图,可选择压缩的格式,并降低图像分辨率。








开机检查小贴士




常见问题:

1

启动软件时跳出“Error on loading hardware configuration”。

解决办法:

(1)检查开机顺序是否出错;

(2)观察重新连接数据线。



2

启动软件时找不到摄像头或“RGB闪”。

解决办法:

检查摄像头连接线是否连接或松动。

重启软件,重新连接摄像头电源线。



3

软件启动后发现功能模块不全。

解决办法:

(1)配置—自定义布局,选择全部;

(2)检查加密狗是否插入。



4

启动软件时跳出“硬件服务器错误”。

解决办法:

卸载软件,并升级或安装该版本软件,可解决问题。也可以咨询徕卡售后热线电话:400 650 6632



5

图像太暗。

解决办法:

(1)检查显微镜上灯室的接口;

(2)确保灯没有缺损,并已连接电源;

(3)选择相应的照明轴;

(4) 切换至有源端口,检查光束分离的位置(照相机/镜筒);

(5)通知服务人员检查保险丝是否存在缺损。



6

明场下样品对比度过低,或图像亮度不均匀。

解决办法:

(1)将孔径光阑调小些。孔径光阑越大,分辨率越高,景深越小。

(2)将光路中不需要的滤片移出;确认是否使用斜照明。



明场切换至暗场时,没有明显的暗场效果。

解决办法:

(1)确认物镜是DF物镜;

(2)光强是否足够,孔径光阑是否打开,是否有多余的滤光片插入;

(3)BF到DF转变是是否有滤块切换声音,如没有,联系徕卡服务工程师,或拨打售后热线电话。



样品没有偏光效果或清洁度用户寻找正交偏光位置(识别全部颗粒)。

解决办法:

将偏光镜和检偏镜交叉放置,直至达到大暗度(无样本)。
