燃料电池关键部件丨碳纸的拉伸、压缩、三点弯曲和剥离强度测试

碳纸 —气体扩散层(GDL)基材理想材料

PEMFC的核心部件是膜电极组件,由两个催化层(CL)、两个气体扩散层(GDL)和一个质子交换膜(PEM)组成。气体扩散层是膜电极中的关键部分,起到支撑催化层、收集电流、传导气体和排出反应产物水的作用。常用的气体扩散层(GDL)基材主要有:碳纸、碳布、炭黑纸、金属材料等,其中碳纸因具有高导电性、耐腐蚀性以及良好的尺寸稳定性,是GDL基材的理想材料。

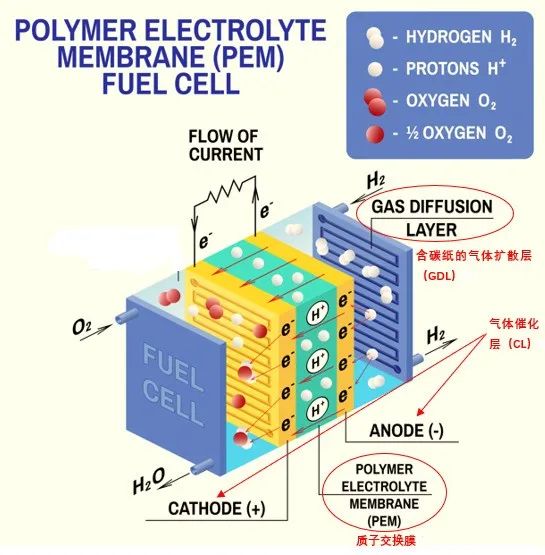

质子交换膜燃料电池工作原理图

碳纸,又称为碳纤维纸,是质子交换膜燃料电池(PEMFC)的专用材料,即气体扩散层,主要作用是传导电流,引导反应气体从石墨板导流到触媒层,并把反应水排除在触媒层之外,是燃料电池膜电机组(MEA)中不可或缺的材料。

强度性能是碳纸的重要指标之一,具有较好强度的碳纸可为质子交换膜燃料电池的安装和使用带来保障,同时稳定整个电极的结构,提高电池的寿命。

因此,对碳纸材料进行拉伸、压缩、三点弯曲和剥离强度测试,可以有效检验碳纸强度,在碳纸材料的开发与规模化生产中发挥很重要的作用。

岛津方案

目前,碳纸作为新能源领域的新材料,仍然处于大规模生产的初级阶段,不同国家不同的碳纸制造商,因为技术与工艺的差异,对碳纸产品的技术参数尚未达成统一。国内多数企业参考《GB/T 20042.7-2014 质子交换膜燃料电池 第7部分碳纸特性测试方法》的要求,结合各自工艺水平,对碳纸材料从拉伸、压缩、弯曲、剥离多个方面进行测试评估。

岛津电子万能试验机,选择合适的夹具,按标准要求设定好试验方法,能够很方便地获取测试数据与曲线,大大提高碳纸力学测试的效率。

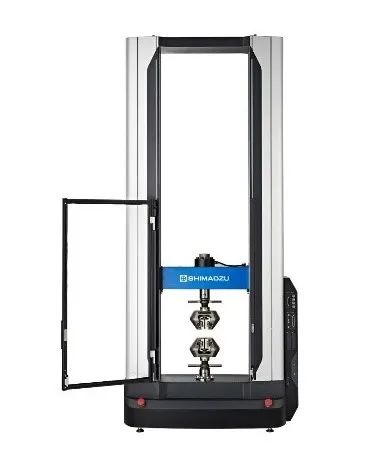

                                                                               AGS-X试验机                                     AGX-V试验机



1、拉伸测试

将碳纸裁切为120×10mm的长条形试样,此次试验用碳纸厚度为0.19mm。裁切边缘尽量保持光滑平整。将裁切好的碳纸拉伸试样夹在1KN气动双推夹具上完成测试。

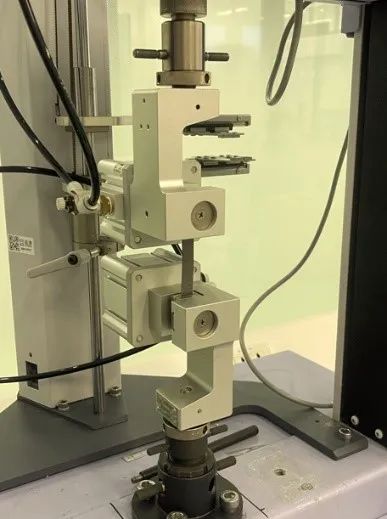

碳纸拉伸测试与夹具

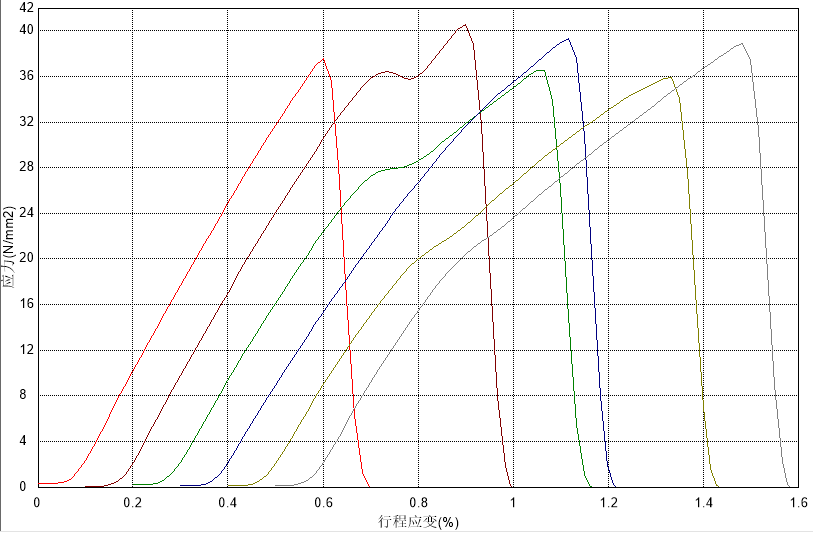

碳纸拉伸测试应力-应变曲线

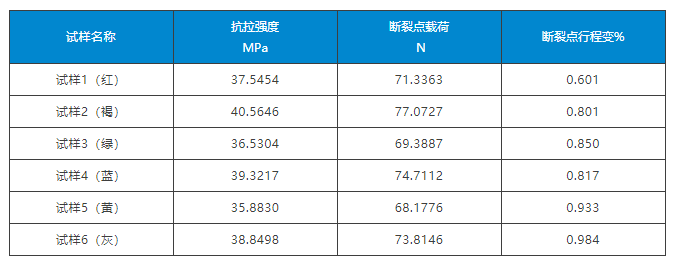

表1. 测试结果



从上图可知,试验机获取了客户所需的应力曲线,通过观察,6个试样的应力-应变曲线形态相似,从而判断碳纸拉伸性能比较均一。结合表中数据可知,应力分布在36~40MPa的区间内,拉伸强度的离散型也保持较好。

2、压缩测试

将碳纸裁成50×50mm的正方形,推荐选择带有调平功能的压盘夹具来完成超薄材料的压缩测试。

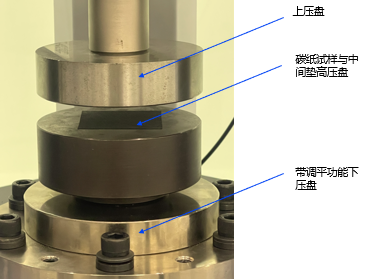

碳纸压缩测试与可调平压盘

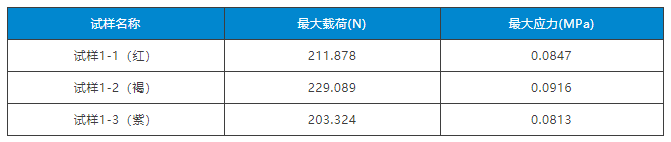

表2. 测试结果

如上图可知,根据岛津AGS-X电子万能试验机获取的压缩测试载荷-行程曲线,观察3个试样的测试曲线形态相似,从表中数据可知,应力分布在0.008-0.009MPa的区间内,数值稳定,说明三个碳纸试样的抗压性相似。

3、三点弯曲测试

将碳纸裁切成120×20mm长方形试样,保证切口光滑平整。碳纸三点弯曲试验选择岛津1KN塑料三点弯曲夹具。

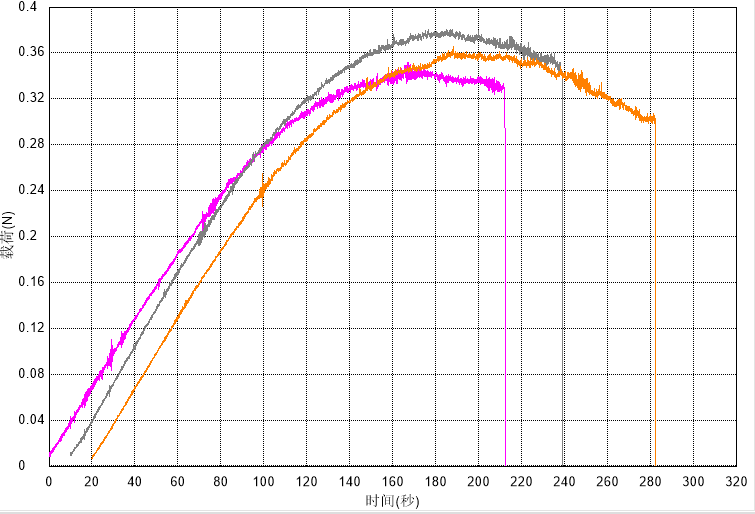

碳纸三点弯曲测试载荷-时间曲线

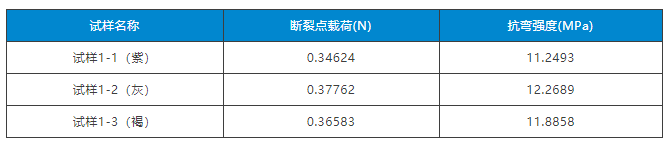

表3. 测试结果

从图表和三点弯曲载荷-时间曲线,以及抗弯强度差异不大,可判断3个试样的抗弯强度和断裂点载荷保持稳定,进而可判断本批次样品的抗压水平保持在一个水平。

4、剥离测试

将碳纸粘贴在不锈钢基板上,碳纸表面再贴上胶带。选用1KN气动拉伸夹具来完成拉伸测试。

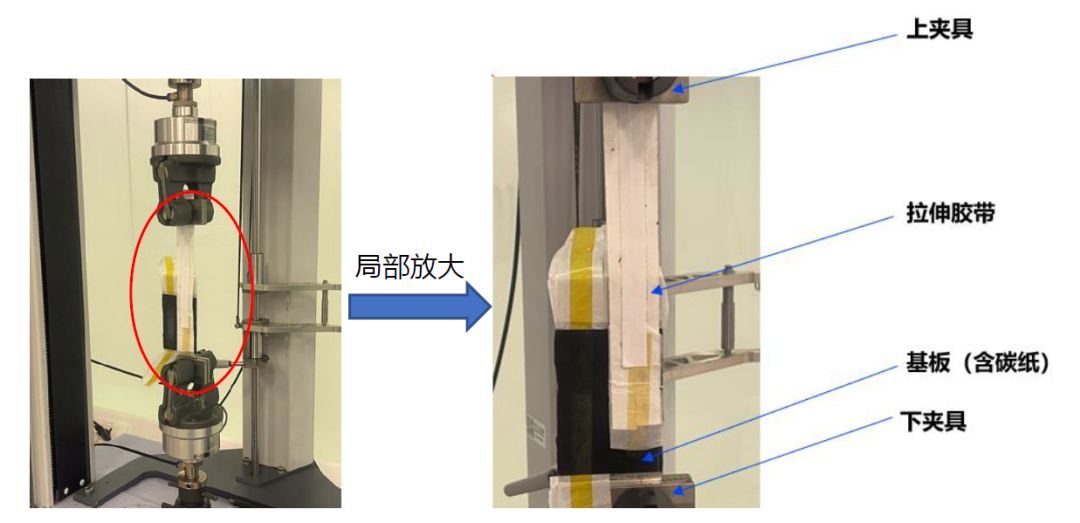

使用岛津试验机与夹具进行碳纸180°剥离试验



结语

使用岛津的AGS-X或AGX-V电子万能试验机,配合拉伸、压缩、三点弯曲、剥离各种不同的夹具与附件,符合现行标准或行业客户的自身测试要求,可以满足您对碳纸的各种力学测试与质量控制的需要,为碳纸规模化制造保驾护航。
