400-886-0902

易发生变形金属的磨抛制备——半自动磨抛

        在金相检测及材料分析领域,在样品的制备过程中,经常会遇到一些特别容易发生变形/流变的金属,例如:纯铝(部分低硬度铝合金)、纯铜(部分低硬度铜合金)、贵重金属(金、银等)、低熔点金属(锡、铅)、难熔金属(钛、铬、钼等)、高温合金等,这类金属样品的制备需要花费大量的时间,制备完成后是否能满足测试、分析要求也一直是金相工程师或技术人员棘手的问题。

上述金属在磨抛制样时出现以下困扰:|

1)终抛细小划痕始终难以去除;

2)终抛后划痕被变形层掩盖,造成抛光的假象,腐蚀后划痕显露;

3)样品表面发生延展/流变;

4)样品表面出现SiC、金刚石、氧化铝颗粒等嵌入。



研磨——磨削去除切割损伤,而非摩擦

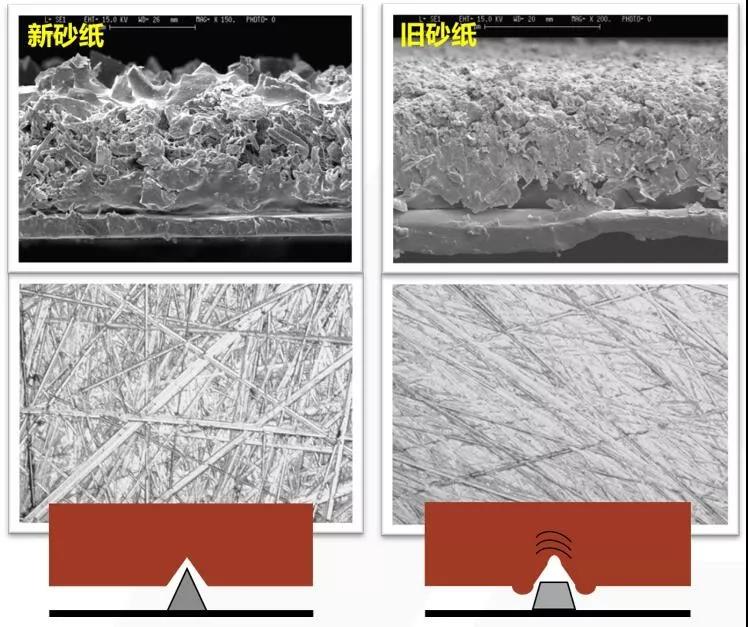

       软金属的研磨很轻松,普通的SiC砂纸即可(软金属不推荐使用金刚石磨盘),但要关注砂纸的使用寿命,锋利的新砂纸能带来良好的磨削效果,即使划痕较深,所以砂纸粗细之间更换不宜跳太快;而变钝的旧砂纸研磨,看似划痕浅、光亮的表面实际上已经形成了较深的变形层。

对于易发生嵌入现象的材料:

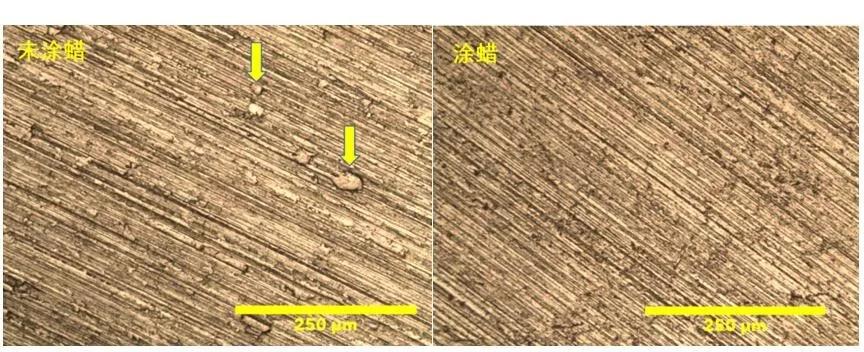

    研磨过程嵌入:在研磨时,研磨表面(砂纸)涂上石蜡,石蜡在润滑的同时,也能固定脱落的研磨颗粒。

    抛光过程嵌入:降低加载力值;尽量缩短抛光过程,使用研磨代替(例如:P1200砂纸研磨取代9µm金刚石抛光)。

抛光——去除研磨后的划痕,而非掩盖

行业俗话硬材料,难磨易抛;软材料,易磨难抛。

软金属样品的抛光过程决定了样品制备成功与否,经常在终抛完成后样品表面:

    1. 依然存在较多细微划痕,难以去除

    2. 划痕消失,腐蚀后划痕出现

    3. 金属流变、延展明显等现象

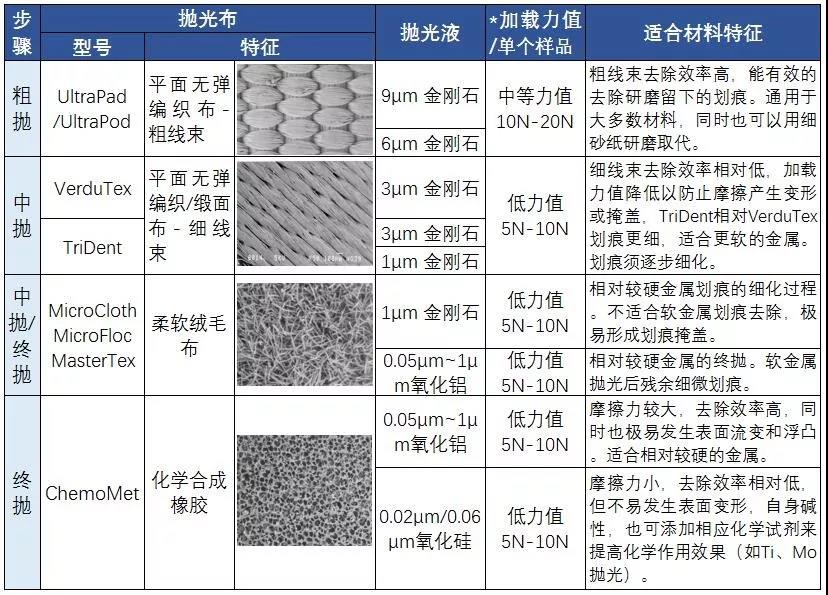

    那么如何来通过参数、耗材的选择(加载力值、抛光布、抛光液等)来优化制备效果, 去制备出一个表面无划痕、无假象、无流变的样品,下表中推荐了针对软金属相应抛光过程(可选)。

*力值降低,相对应抛光时间须延长。




案例:_

——低硬度紫铜样品

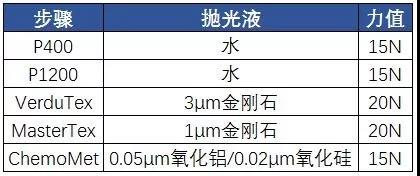

常规步骤:

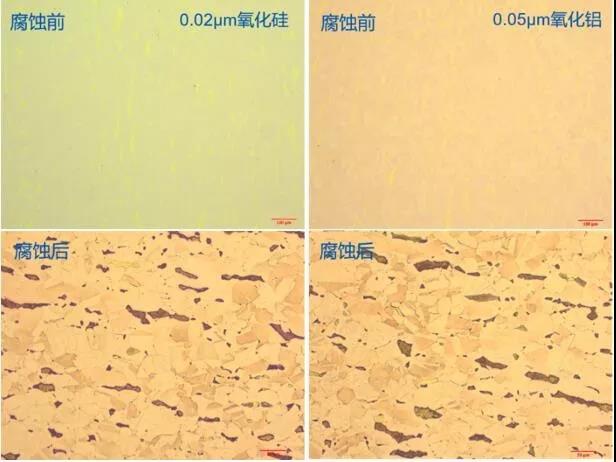

【问题】腐蚀后可见少量被掩盖的划痕。

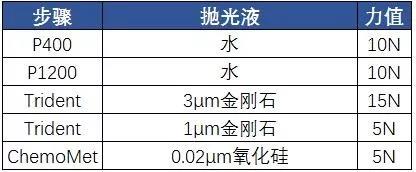

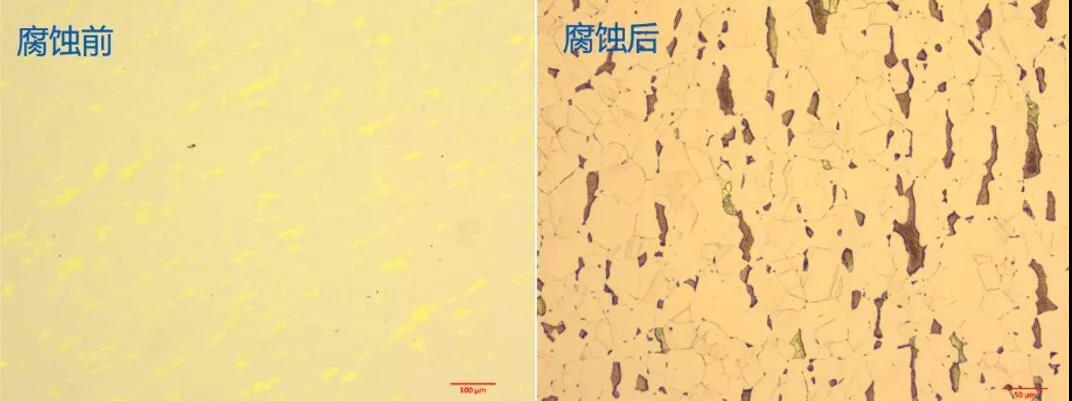

推荐步骤:

声明:本篇文章转自微信公众号,如涉版权问题请与我公司联系。

无锡东立智能技术有限公司

相关产品

Related Products

我们始终站在用户的角度和立场考虑问题,与用户互动式交流,为用户提供详尽的仪器用途、重要参数的说明,还为客户提供不同品牌产品间的性能比较,给用户最中肯的购买建议。
