奥林巴斯超声波探伤仪 OmniScan MX UT

OmniScan MX UT

  1. 产品编号:BHOL-TS005
  2. 所属品牌:奥林巴斯
  3. 产品型号:OmniScan MX UT
  4. 额定功率:按实际方案提供
  5. 所属类别:超声波探伤仪
  6. 所属用途:超声探伤
  7. 应用领域:金属

产品特性:OmniScan MX UT可进行惯例超声检测和主动检测,不只支撑编码B扫描、C扫描、完好的数据存储.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

产品描述

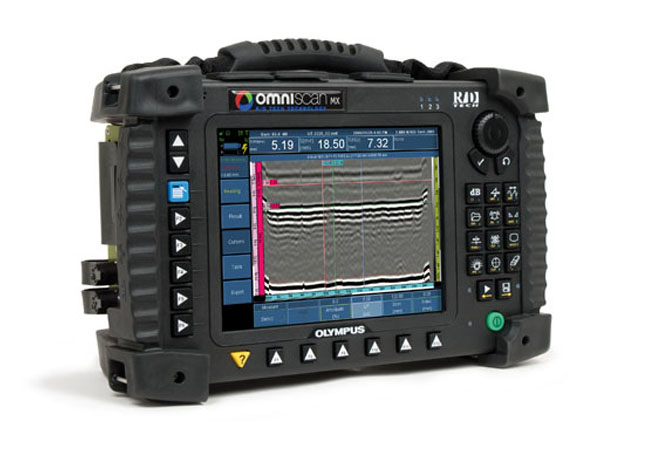

OmniScan MX UT超声波探伤仪

衍射时差检测
衍射时差法(TOFD)是一种运用两个探头以一发一收形式进行检测的技能。TOFD探测并记载来自缺陷端部的衍射旌旗灯号,然后进行缺陷探测和缺陷定量。TOFD数据显示在灰度图象B扫描视图中。TOFD检测办法契合ASME?2235标准,掩盖局限宽,且对缺陷进行定量时无需思索波幅。

衍射时差(TOFD)和脉冲回波检测
虽然TOFD是一种有用的检测技能,但因为两个检测盲区的存在,其掩盖局限又有局限性。两个盲区的地位在近外表和底面。
OmniScan® UT的检测可还运用TOFD与惯例脉冲回波办法。脉冲回波法可以掩盖盲区,然后补偿了TOFD的缺乏之处。

零度检测(侵蚀和复合资料)
零度检测测量从工件反射到闸门中的超声回波的传达工夫和波幅,以便对缺陷进行探测和测量。

全功用B扫描
便于判读的被检工件横截面视图。
汽锅、管道、储物容器的侵蚀图像的明晰显示。

全功用A扫描
A扫描显示的颜色可选。
按捺形式。
无填充形式。
峰值锁定形式(一直坚持闸门A中带有大波幅的旌旗灯号)。
闸门阈值穿出(超越闸门阈值的那局部曲线的颜色改动)。
60 Hz的A扫描刷新率,带有包络掩盖和闸门内峰值。

逐渐校准导游
一切的校准进程均依据逐渐导游进行。

TOFD选项
B扫描编码数据成像和贮存
灰色彩调色板,亮度和比照度可调

OmniScan MX UT超声波探伤仪技术参数



超声模块技术规格

外型尺寸

244毫米 x 182毫米 x 57毫米

(宽 x 高 x 厚)

(9.6英寸 x 7.1英寸 x 2.1英寸)

重量

1公斤(2.2磅)

接口

LEMO® 00(2个、4个、8个)

脉冲发生器

脉冲发生器数量

2个、4个、8个

脉冲输出

50 V、100 V、200 V、300 V ±10 %(脉冲宽度可变)

脉冲宽度

30 ns~1000 ns±10 %可调,分辨率为2.5 ns

下降时间

小于7 ns

脉冲形状

负方波

输出阻抗

小于7 ?

接收器

接收器数量

2个、4个、8个

接收器增益范围

0 dB~100 dB,步距为0.1 dB

大输入信号

20 Vp-p(满屏的128%)

小灵敏度

200 µVp-p(满屏的128%)

输入端噪音当量

160 µVp-p(26 µV RMS)(128%)

输入阻抗

50 Ω

输入滤波器

频率:1 MHz(1.5 MHz)

(100%带宽)

频率:2 MHz(2.25 MHz),
频率:5 MHz(4 MHz),
频率:10 MHz(12 MHz),
频率:15 MHz,
频率:20 MHz;
0.25 MHz~2.5 MHz,2 MHz~25 MHz BB

系统带宽

0.25 MHz~32 MHz(-3dB)

检波

全波、正半波、负半波

模式

PE(脉冲回波法)、PC(一发一收法)、TT(穿透法)。在PC模式下,脉冲发生器的至多数量为通道数量的一半。

平滑

数字式

DAC

点数

点数

DAC范围

高达40 dB

大增益斜率

20 dB/µs

数据采集

A扫描采集频率

每秒6000个A扫描(512点A扫描)

大脉冲速率

单通道12 kHz(C扫描)

数据处理

实时平均次数

2、4、8、16

闸门

数量

3个闸门:I(同步),A和B(测量)

同步

闸门I、A、B相对于主脉冲;闸门A和B相对于闸门I(后同步)

数据存储

A扫描记录

每秒6000个A扫描(512点A扫描)

(TOFD)

(每秒3 MB传输率) 12000(A1、A2、A3、T1、T2、T3)(3个闸门)

C扫描类型数据记录

12 kHz(低频,用于腐蚀成像)

数据显示

刷新率

60 Hz

数据同步

时间同步

1 Hz~12 kHz

编码器同步

单轴或双轴,分成1~65536步

报警器

数量

3个

条件

闸门的任意逻辑组合

信号

闸门A或B的波幅或TOF
