工具钢常用于切割零件以及成品精加工，可大致分为：碳素工具钢（SK）、合金工具钢（SKS,SKD,SKT）以及高速工具钢（SKH）。其中由于高速工具钢所具备的突出的硬度、耐热性和耐磨损等性能，使其更适用于各型高速切割及高速钻孔工具。随着科学技术的迅速发展以及高难度应用场景的更迭出现，通用性能的高速工具钢已无法满足工业和科研需求，对于其机械性能的提升和准确控制提出了更严苛的要求，下文将举例介绍电子探针（EPMA）在高速工具钢中的应用。

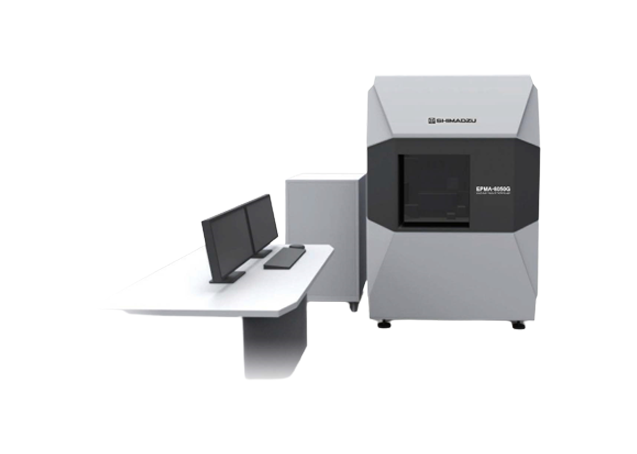

图1. 岛津场发射电子探针EPMA-8050G

岛津EPMA-8050G型电子探针（图1）搭载高质量场发射电子光学系统，结合岛津的52.5°高X射线取出角和全聚焦晶体，可以实现：

1、优越的空间分辨率

EPMA-8050G可达到二次电子图像分辨率3nm（加速电压30kV）。

（加速电压10kV时20nm@10nA/50nm@100nA/150nm@1μA）

2、大束流更高灵敏度分析

可实现其他仪器所不能达到的大束流（加速电压30kV时可达3μA）。在超微量元素的检测灵敏度上实现了质的飞跃，将元素面分析时超微量元素成分分布的可视化成为现实。

岛津研发部门使用EPMA-8050G仪器对高速工具钢开展了表面元素面扫描（mapping）及相分析（phase diagram）等研究。

高速工具钢的制作过程简单来说是在高温条件下将大量的V、Cr、Mo、W等合金元素与钢材混熔，淬火然后回火至500℃，这一过程中金属元素碳化物不断沉淀达到回火硬化的效果。依据合金元素组成的差异，高速工具钢可分为W系高速钢、Mo系高速钢以及V系高速钢。

图2. 分别展示了Mo系高速工具钢表面钢本体元素（Fe、C、Si）及添加元素（Mo、V、Cr、W）的面分布情况。

图2. 高速工具钢表面各元素面扫描图

合金元素碳化物分析：在钢中同时加入多种特殊合金元素时，数量较多的合金元素往往以碳化物形式优先析出，如果加入数量一致的多种元素，则与碳亲和性更强的添加元素更多以碳化物形式沉淀。研究表明，对于添加多种具有强的碳亲和性碳化物形成元素的合金钢，根据合金元素的含量和相对比例，从相碳化物析出到形成多种稳定碳化物相，其中的碳化物沉淀类型、顺序以及其韧性和硬度的变化均遵循一个复杂的规律轨迹。从低温升至500℃的过程中，主要以M3C碳化物组织形式沉淀，当温度逐渐超过500℃以后，碳化物以Fe3C型结构为主，直至达到固溶以后，除Fe3C以外的合金元素碳化物开始析出。以本文中的Cr、V、W、Mo合金元素为例，Cr优先以Cr7C3形式与Fe3C同时沉淀，其他元素则随后在回火硬化阶段分别以V4C3、W2C和Mo2C形式析出。

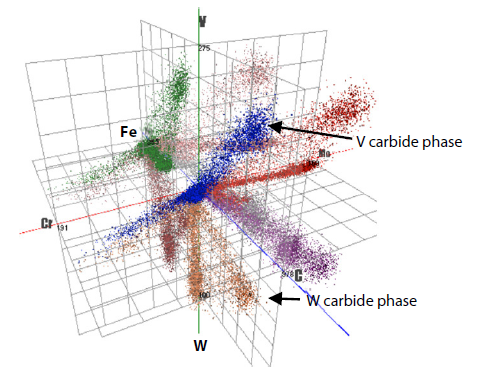

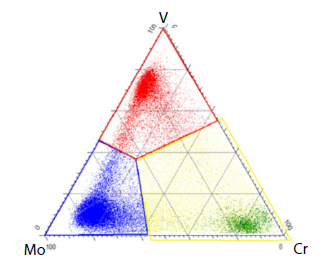

碳化物相分析：从元素mapping图中可以看出各合金元素碳化物并不是以单一物相产出的，而是多物相混合存在的。因此图3. 相图中展示的是主要物相的分布情况，而依据图4. 三元混合相图所展示的主要物相划分依据，当区域内V元素含量超过24 wt.%时该区域被划分为红色的V碳化物主物相区，以此类推当Mo含量超过18 wt.%时被划分为蓝色的Mo碳化物主物相区，当Cr含量大于24 wt.%时被划分为绿色的Cr碳化物主物相区，而黄色区域则代表富Fe基体且合金元素呈低含量固溶混合的区域，其中没有一种合金元素含量超过其碳化物主物相区划分阈值。

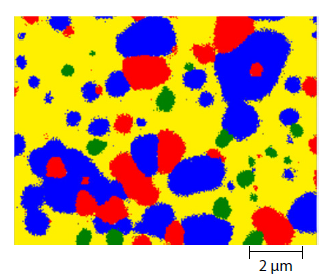

图3. 相图
