红外显微镜应用|探寻蛛丝马迹,护航电子电器

提供来源:上海百贺 日期:2020年10月20日

从电子手表到电脑再到各类移动通信产品,我们不难发现电子电器产品已经和我们的生活息息相关了。而我们消费者对产品质量越来越高的要求,使得各个生产厂家不得不严格把控产品质量,对产品或生产过程中出现的异物甚至异常颜色进行分析,进而确定来源,优化产品质量。异物分析也是失效分析的一种,通过分析和验证,找出失效的原因,挖掘出失效的机理。微小异物的寻根探源,在提高产品质量、技术开发和改进、产品修复及仲裁失效事故等方面具有很强的实际意义。

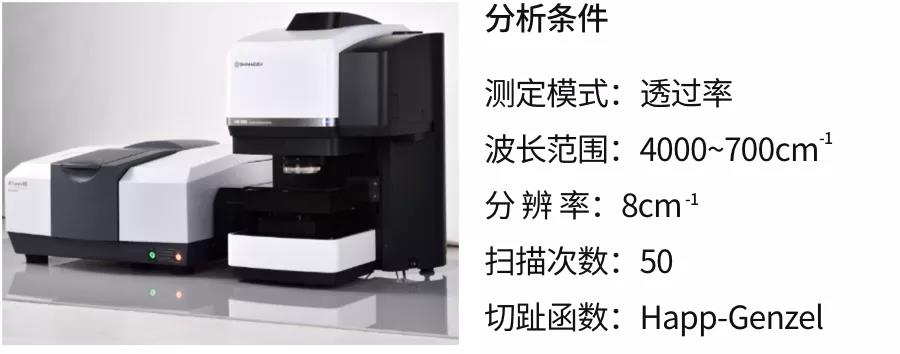

对于异物或异色的分析,由于待分析的异物样品较小,显微红外法的优势得以体现。红外显微镜是用光学显微镜观察微小样品,再把红外光路引入到显微镜中,调节可变光阑的大小,选择测试样品中的某一微区,红外光聚焦后,进行红外分析。岛津红外显微镜AIM-9000,可实现330倍连续放大,大范围广角相机快速寻找异物点,自动识别异物位置,同时能做到异物光谱自动分析、自动对焦,在测量的同时观测测量位置,确保异物点测量位置零偏移。

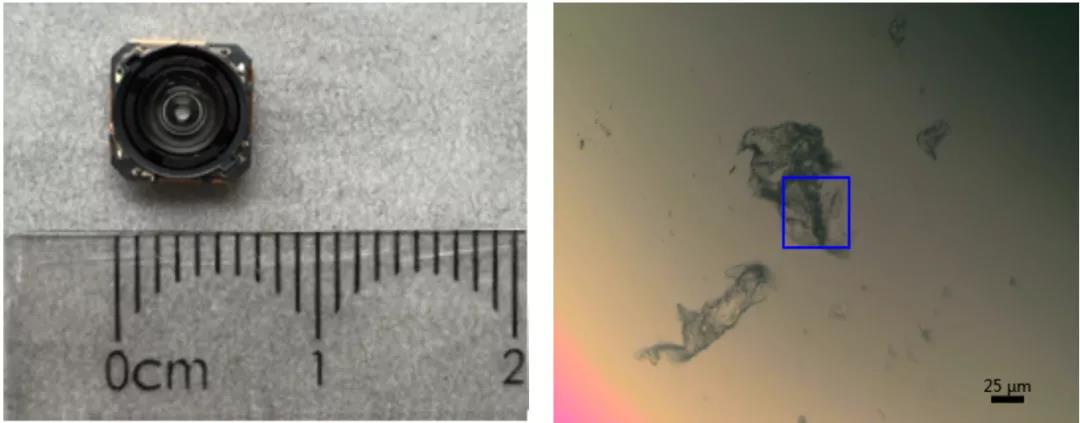

样品1:手机镜头上的白色异物。
将异物取出,放在金刚石池中压制后,置于红外显微镜下,透过法测试。

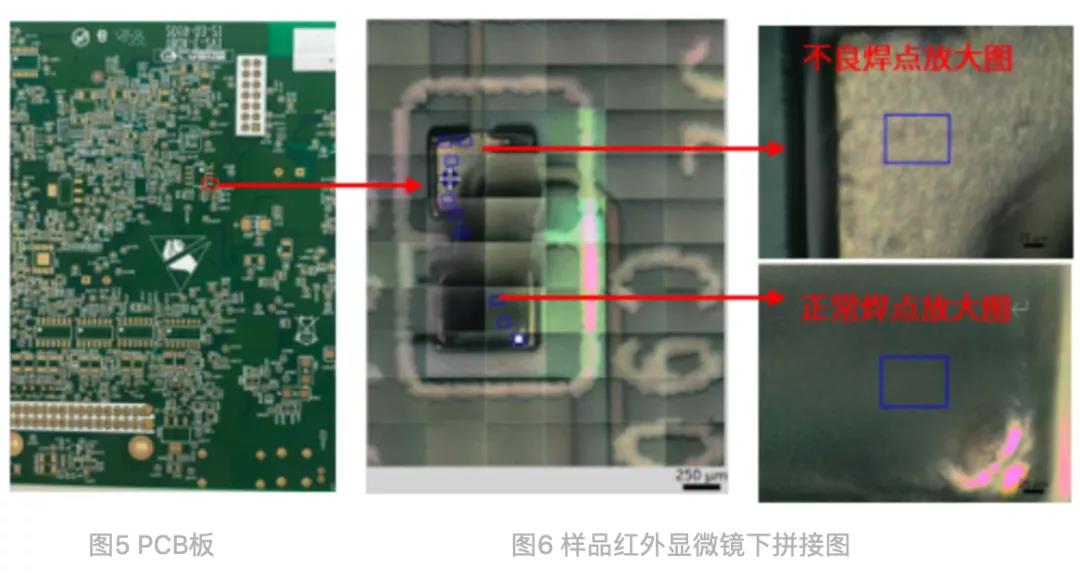

样品2:PCB板焊锡位置异物。
无需前处理,样品直接放置在红外显微镜下,反射法测试。

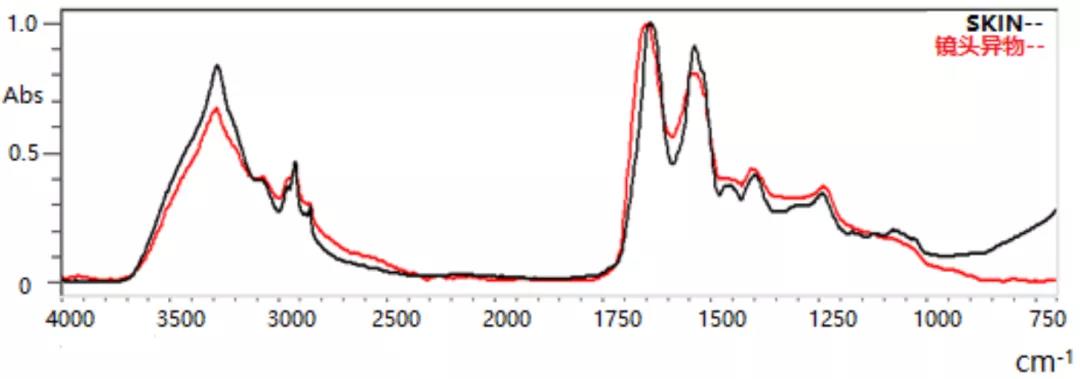

上图中,红色谱图为镜头异物的红外谱图,黑色谱图为SKIN(皮屑)的红外谱图,两图在多处出峰位置一致,峰强度比值基本一致,推断异物为皮屑,可能是人员操作过程中引入。

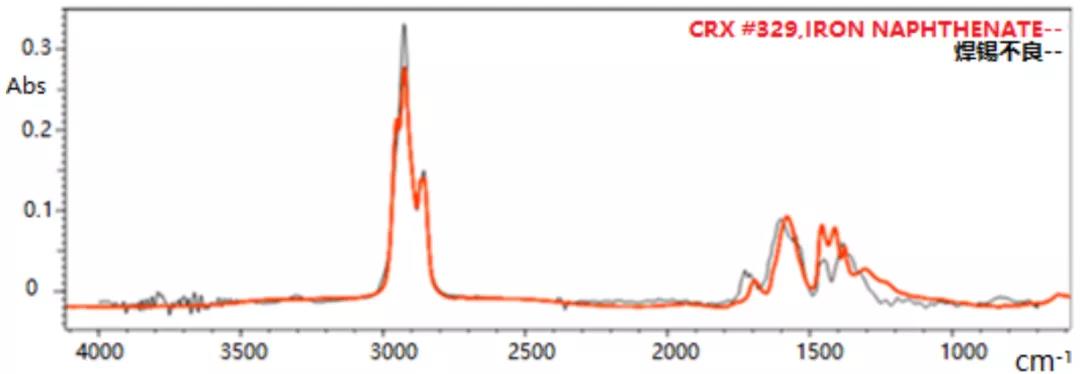

上图中,黑色谱图为焊锡不良处的红外谱图,红色谱图为IRON NAPHTHENATE(环烷酸铁盐)的标准红外谱图,两图在多处出峰位置一致,推断样品中含有环烷酸类物质。
经谱图检索显示,异物分别为SKIN(皮屑)和IRON NAPHTHENATE(环烷酸铁盐)。皮屑,可能是人员操作过程中引入,而环烷酸类物质,可能为镀层过程中使用的清洗剂残留。异物结果,快速指向问题环节。

在电子电气行业,生产工艺流程复杂,使用的物料众多,操作流水线上的微小疏漏,都会导致产品中出现不明异物。这不仅影响产品外观、产品质量,甚至会导致生产停滞,以至于给企业带来不可估量的经济损失。岛津的红外显微镜AIM-9000配置的大视野相机,可以帮助我们搜罗异物的蛛丝马迹,迅速定位目标;高灵敏度的MCT检测器,帮助我们定性分析异物类型,快速指向来源。
